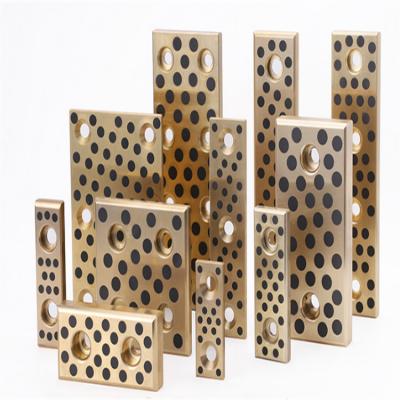

MX2000-1 แบริ่งอัลลอยด์ฝังกราไฟท์
Cat:แผ่นสึกหรอคอมโพสิตเหล็กและทองแดง
ตลับลูกปืนโลหะผสมกราไฟท์ MX2000-1, ตลับลูกปืนโลหะผสมกราไฟท์ MX2000-1 เป็นผลิตภัณฑ์ที่ได้รับการปรับปรุงของตลับลูกปืน bimetallic JF800 มีความต้านทานแ...
ดูรายละเอียดเครื่องจักรการขุดทำงานในสภาพแวดล้อมที่ต้องการฝุ่นระดับสูงภาระแรงกระแทกหนักและการสัมผัสกับสารกัดกร่อน ตลับลูกปืนแบบดั้งเดิมมักจะประสบกับการลดลงของประสิทธิภาพเนื่องจากการปนเปื้อนของไขมันการสึกหรอของซีลและปัญหาที่เกี่ยวข้อง ปัญหาเหล่านี้นำไปสู่การหยุดทำงานของอุปกรณ์บ่อยครั้งซึ่งมีผลต่อผลผลิตโดยรวม ตลับลูกปืนหล่อลื่นด้วยตนเองผ่านการใช้วัสดุหล่อลื่นด้วยตนเองและการออกแบบโครงสร้างที่เฉพาะเจาะจงให้การสึกหรอที่เพิ่มขึ้นและความต้านทานการกัดกร่อนพร้อมกับข้อกำหนดการบำรุงรักษาที่ลดลง ลักษณะเหล่านี้นำไปสู่การใช้งานที่เพิ่มขึ้นในระบบอุปกรณ์ขุด
การตัดดรัม shafting : Shearers พบการสั่นสะเทือนสูงสุดเป็นระยะ ๆ มากกว่า 100 MPa และฝุ่นถ่านหิน (Mohs Hardness 4–5) มีส่วนช่วยในการเสียดสี ในเหมืองถ่านหินชานซีจะมีการใช้แบริ่งผงทองแดงที่ได้รับการสนับสนุนด้วยการเคลือบทังสเตนคาร์ไบด์ (WC) ด้วยความลึกของการตัด 1 เมตรการสึกหรอของแบริ่งถูกวัดที่ 0.12 มม. หลังจากการทำงาน 800 ชั่วโมงประมาณสองเท่าอายุการใช้งานของตลับลูกปืนทั่วไปโดยมีความถี่ในการบำรุงรักษาประจำปีลดลงอย่างมาก
ข้อต่อแขนโยก : มีการใช้ตลับลูกปืนหล่อลื่นด้วยตนเองของโครโมโซมสูงที่จุดร่วมที่เผชิญกับแรงกระแทกที่สลับกัน การทดสอบภาคสนามโดยกลุ่ม Shenhua บันทึกความสามารถในการโหลดแบบไดนามิก 150 kN และลดลง 75% ในเหตุการณ์ความล้มเหลวทางกล
ลูกกลิ้งลำเลียงใต้ดิน : การสัมผัสกับความชื้นและฝุ่นละอองนำการดำเนินการแร่เหล็กของออสเตรเลียเพื่อนำแบริ่งหล่อลื่นด้วยตนเองทำจากสแตนเลส 316L กับMos₂ (โมลิบดีนัมซัลไฟด์) ในสภาพแวดล้อมที่มีความเข้มข้นของฝุ่น 200 มก./มก./มก.
ความทนทานต่อการเยื้องศูนย์ : โครงสร้างทรงกลมที่สอดคล้องกันของตนเองช่วยให้มีการจัดแนวของสายพานไม่เกิน 5 ° กรณีจากเหมืองทองคำของแอฟริกาใต้รายงานว่าอายุการใช้งานเพิ่มขึ้น 40% สำหรับแบริ่งลูกกลิ้งที่มีคุณสมบัตินี้
เพลาโรเตอร์บดอัดค้อน : ภายใต้แรงกดดันจากแรงกดดันสูงถึง 80 MPa ผู้ผลิตอุปกรณ์เยอรมันนำตลับลูกปืนคอมโพสิตหลายชั้น (สำรองเหล็กชั้นโลหะผสมทองแดงพื้นผิว PTFE) สำหรับการบดหินปูน ตลับลูกปืนเหล่านี้ประสบความสำเร็จมากกว่า 6-000 ชั่วโมงของการทำงานโดยไม่ต้องติดขัดแสดงให้เห็นถึงความทนทานของตลับลูกปืนที่ได้รับการหล่อลื่นแบบดั้งเดิมประมาณสามเท่า
แผ่นแรงขับกรามบด : ในระบบที่เกี่ยวข้องกับแร่ที่มีทรายควอตซ์ (MOHS HARDNESS 7) แบริ่งโลหะผสมกราไฟท์คอปเปอร์แสดงให้เห็นถึงการสึกหรอน้อยที่สุด (น้อยกว่า 0.5 มม. ต่อปี) เหมืองทองแดงเจียงซีรายงานความต้านทานการสึกหรอเพิ่มขึ้น 60% เมื่อเทียบกับวัสดุทั่วไป
ตลับลูกปืนช่วงล่าง : ตลับลูกปืนทรงกลมหล่อลื่นด้วยตนเอง (เช่น SAE 12 ประเภท) รองรับการสั่นสะเทือนความถี่สูงบนถนนเหมืองที่ไม่สม่ำเสมอ การทดสอบที่เหมืองทองแดงในชิลีแสดงให้เห็นถึงความต้านทานที่ดีขึ้นต่อการสึกหรอที่หงุดหงิดลดการเปลี่ยนแบริ่งประจำปีจากสี่ครั้งเป็นครั้งเดียว
ไกด์นำเที่ยวไฮดรอลิก : ตลับลูกปืนทำจากวัสดุ Polyimide (PI) รักษาค่าสัมประสิทธิ์แรงเสียดทานต่ำกว่า 0.1 ที่อุณหภูมิต่ำถึง -30 ° C เหมืองเปิดหลุมในมองโกเลียภายในสังเกตเห็นความล้มเหลวของระบบพวงมาลัยอากาศเย็นลดลง 80%
วัสดุแบริ่งถูกเลือกตามความแข็งของแร่และลักษณะการโหลดเชิงกล
ประเภทแร่ | วัสดุแบริ่งที่เหมาะสม | ความแข็งของพื้นผิว |
ถ่านหิน (ความแข็งต่ำกว่า) | เลเยอร์เคลือบ PTFE ที่ทำจากทองแดง | HB ≥ 150 |
แร่โลหะ (ความแข็งสูงกว่า) | ชนิดที่ได้รับการสนับสนุนจากเหล็กกล้าหรือเซรามิก | HV ≥ 800 |
จากข้อมูลของ ISO 4378-3 แบริ่งการใช้เหมืองจะต้องทนต่อการโหลดแรงกระแทกอย่างน้อย 500,000 รอบซึ่งรองรับการเปลี่ยนแปลงโหลด± 40% ในระหว่างการทดสอบ
สภาพน้ำที่เป็นกรด (pH 3–5) : แบริ่งทำด้วยสแตนเลส 316L หรือใช้กับการชุบนิกเกิล ในการทดสอบโซลูชัน pH = 3 พื้นผิวนิกเกิลชุบแสดงให้เห็นว่าอัตราการกัดกร่อนต่ำกว่า 0.005 มม./ปีซึ่งมีประสิทธิภาพสูงกว่าเหล็กกล้าคาร์บอนอย่างมีนัยสำคัญซึ่งสึกกร่อนที่ประมาณ 0.2 มม./ปี
ข้อกำหนดการป้องกันฝุ่น : วิธีการสามขั้นตอน (เรเดียลเขาวงกต, ซีลริมฝีปากตามแนวแกน PTFE และฝาครอบฝุ่นภายนอก) บล็อก 98% ของอนุภาคอนุภาค> ขนาด 0.1 มม. การกำหนดค่าการปิดผนึกนี้ได้รับการทดสอบในเหมืองทองคำขาวในแอฟริกาใต้ด้วยผลลัพธ์ที่เป็นบวกอย่างต่อเนื่อง
แบริ่งถูกเลือกตามสภาวะความร้อน:
สภาพแวดล้อมการดำเนินงาน | ช่วงอุณหภูมิ | วัสดุที่ใช้บังคับ |
ใต้ดิน (อุณหภูมิสูง) | -20 ° C ถึง 150 ° C | คอมโพสิตกราไฟท์-คอปเปอร์ |
ภูมิอากาศเย็น (พื้นผิว) | -50 ° C ถึง 80 ° C | การผสมคอมโพสิต PI/PTFE |
โซนอุณหภูมิสูง (เช่นเครื่องบด) | ทันทีสูงถึง 300 ° C | แบริ่งเซรามิกซิลิกอนไนไตรด์ (Si₃n₄) |
การใช้งานหนักความเร็วต่ำ (เช่นเครื่องบด) : ตลับลูกปืนเผาที่ใช้ทองแดงที่มีคะแนนโหลดพื้นผิว≥100 MPa, การประชุมมาตรฐาน ASTM B438
อุปกรณ์สั่นสะเทือนความเร็วสูง (เช่นหน้าจอ) : ตลับลูกปืนโดยใช้วัสดุ PEEK เปิดใช้งานความเร็วเชิงเส้นสูงถึง 4 m/s, มีประสิทธิภาพสูงกว่าทางเลือกโลหะทั่วไป 60%
ตาม 2023 รายงานตลาดการทำเหมืองแร่ระดับโลก , แบริ่งหล่อลื่นด้วยตนเอง นำไปสู่การลดต้นทุนการปฏิบัติงานทั้งหมด 20-30% เมื่อเทียบกับโซลูชันการหล่อลื่นแบบจาระบีแบบดั้งเดิม
ค่าบำรุงรักษาสำหรับเครื่องบดถ่านหินลดลงจาก¥ 580,000 เป็น¥ 230,000 ต่อปี
เวลาทดแทนแบริ่งบนรถขุดลดลงจาก 6 ชั่วโมงเป็น 2 ชั่วโมงต่อการเกิดขึ้น
ชั้นหล่อลื่นโครงสร้างนาโน : การเคลือบที่ได้รับการปรับปรุงด้วยทังสเตนซัลไฟด์ (WS₂) nanosheets ได้ค่าสัมประสิทธิ์แรงเสียดทานต่ำถึง 0.02 ในการใช้งานการบดแร่โลหะ
แบริ่งรับภาระ : การพัฒนาของแคนาดาแนะนำวัสดุที่ตอบสนองต่อการเปลี่ยนแปลงความร้อนโดยการเพิ่มความแข็งภายใต้ผลกระทบการปรับปรุงการป้องกันโครงสร้าง
ให้การตั้งค่าแบริ่งทดสอบกับ ISO 4378 สำหรับพื้นผิวเลื่อนและ MT/T 593 สำหรับการปฏิบัติตามความปลอดภัยในการขุด
เนื่องจากสภาพแวดล้อมการทำงานให้เลือกตลับลูกปืนที่มีช่องว่างภายในใหญ่กว่าอุปกรณ์มาตรฐาน 15-20% เพื่อรองรับการขยายตัวของฝุ่นและความร้อน
ร้องขอเอกสารการทดสอบจากซัพพลายเออร์ที่รวมถึงการเสียดสีของแร่การปั่นจักรยานความชื้นและการสัมผัสกับกรดเป็นเวลานาน (เช่น 1,000 ชั่วโมงในสื่อการกัดกร่อนและ 5 ล้านรอบโหลด)
Zhejiang Mingxu Machinery Manufacturing Co. , Ltd. มีส่วนร่วมในการพัฒนาและการผลิตตลับลูกปืนหล่อลื่นตนเองมานานกว่าสิบปีโดยมีการวิจัยอย่างต่อเนื่องเกี่ยวกับการใช้งานอุปกรณ์ขุด
