แผ่นทองแดงกราไฟท์ให้ข้อได้เปรียบในการหล่อลื่นในระยะยาวในเครื่องจักรอุตสาหกรรมที่รับน้ำหนักมากได้อย่างไร

ภาพรวม — เพราะเหตุใด แผ่นทองแดงกราไฟท์ ใช้สำหรับหล่อลื่นในระยะยาว

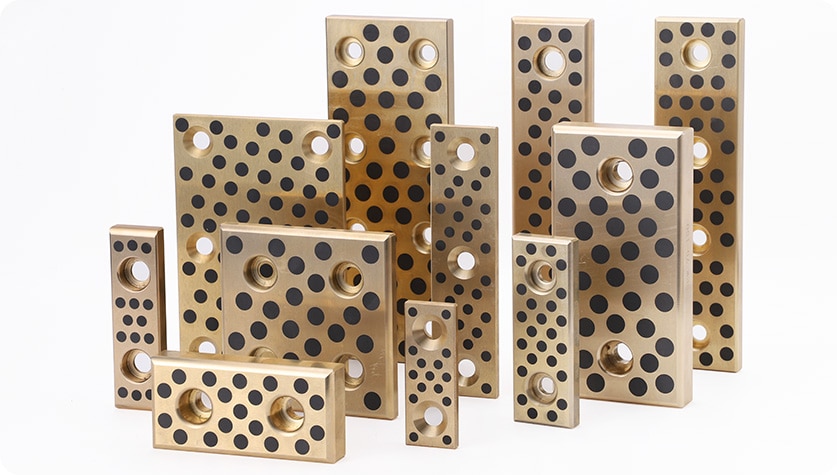

แผ่นทองแดงกราไฟต์ผสมผสานเมทริกซ์ทองแดงรับน้ำหนักกับสารหล่อลื่นแบบแข็งแบบกระจาย (กราไฟท์) เพื่อสร้างพื้นผิวเลื่อนแบบหล่อลื่นในตัวเอง ในเครื่องจักรอุตสาหกรรมที่รับภาระหนัก เช่น เครื่องอัด เครื่องขึ้นรูป สายพานลำเลียงขนาดใหญ่ เครน แผ่นเหล่านี้จะช่วยลดแรงเสียดทานและการสึกหรอในบริเวณที่การไหลเวียนของน้ำมันทำได้ยากหรือไม่สม่ำเสมอ การออกแบบให้การหล่อลื่นอย่างต่อเนื่องภายใต้ขอบเขตและการหล่อลื่นแบบผสม ลดการหยุดทำงานของการหล่อลื่นซ้ำ และทนต่อแรงกระแทกและการทำงานแบบแห้งชั่วขณะที่อาจสร้างความเสียหายอย่างรวดเร็วต่อตลับลูกปืนที่ต้องใช้น้ำมัน

กลไกการหล่อลื่นภายในแผ่นทองแดงกราไฟท์

ลักษณะการหล่อลื่นในระยะยาวเกิดขึ้นจากกลไกการทำงานร่วมกันสองประการ ประการแรก กราไฟต์ทำหน้าที่เป็นสารหล่อลื่นที่เป็นของแข็ง โครงสร้างผลึกลาเมลลาร์ของกราไฟท์สามารถตัดเฉือนได้ง่ายและสร้างฟิล์มที่มีแรงเฉือนต่ำที่ส่วนต่อประสานหน้าสัมผัส ประการที่สอง เมทริกซ์สีบรอนซ์รับน้ำหนักและให้ความเสถียรของมิติ โดยทำหน้าที่เป็นแหล่งกักเก็บซึ่งเผยให้เห็นกราไฟท์ใหม่ในบริเวณที่สึกหรอหรือช่วยให้อนุภาคกราไฟท์เคลื่อนตัวด้วยกล้องจุลทรรศน์ไปยังพื้นผิวภายใต้แรงกระทำได้ การผสมผสานนี้ช่วยรักษาค่าสัมประสิทธิ์แรงเสียดทานต่ำ แม้ว่าน้ำมันหล่อลื่นเหลวจะหายไปหรือไม่สม่ำเสมอก็ตาม

วิธีดูแลรักษาการหล่อลื่นตลอดอายุการใช้งาน

• กราไฟท์ที่ฝังอยู่จะสร้างฟิล์มสเมียร์ระหว่างการเลื่อน กราไฟท์สดจะถูกเผยออกทีละน้อยเมื่อพื้นผิวสึกหรอ
• อนุภาคกราไฟต์ช่วยลดการสึกหรอของกาวและลดความเสี่ยงในการติดขัดระหว่างการสตาร์ทแบบแห้งหรือการสูญเสียน้ำมันหล่อลื่น
• ภายใต้อุณหภูมิปานกลาง บรอนซ์จะนำความร้อนออกจากโซนสัมผัส เพื่อรักษาฟิล์มกราไฟท์

ตัวแปรการผลิตและผลกระทบต่อประสิทธิภาพในระยะยาว

แผ่นกราไฟท์บรอนซ์ผลิตโดยวิธีการต่างๆ เช่น การแทรกกราไฟท์แบบเจาะและเสียบ การหล่อแบบฝัง โลหะผสมผง (ทองแดงเผาผนึกที่มีกราไฟท์รวมอยู่ด้วย) หรือการเชื่อมติดแบบแพร่กระจาย วิธีการผลิตควบคุมขนาด/รูปร่างของอนุภาคกราไฟท์ สัดส่วนของปริมาตร ความสม่ำเสมอในการกระจาย และความแข็งแรงในการยึดเกาะกับทองแดง ปัจจัยเหล่านี้จะกำหนดว่าสารหล่อลื่นที่เป็นของแข็งถูกส่งไปยังส่วนต่อประสานแบบเลื่อนได้อย่างมั่นคงเพียงใด และวิธีที่แผ่นต้านทานการรับน้ำหนักตามคอลัมน์และความล้า

ข้อควรพิจารณาในการผลิต

• วิธีการเสียบปลั๊กแบบฝัง/เจาะจะทำให้กราไฟต์เข้มข้นในหลุม ซึ่งเหมาะสำหรับการหล่อลื่นเฉพาะจุด แต่ต้องมีระยะห่างที่ออกแบบมาอย่างดีเพื่อหลีกเลี่ยงความเข้มข้นของความเค้น
• ผงโลหะวิทยาให้การกระจายตัวของกราไฟท์ที่เป็นเนื้อเดียวกันเพื่อการหล่อลื่นที่สม่ำเสมอและสม่ำเสมอที่พื้นผิว
• การตกแต่งพื้นผิว (การตัดเฉือน การขัดผิว) และการบำบัดหลังการให้ความร้อนส่งผลต่ออัตราการสัมผัสกราไฟท์และความต้านทานต่อความล้า

ข้อได้เปรียบด้านประสิทธิภาพในการใช้งานที่มีน้ำหนักมาก

แผ่นทองแดงกราไฟต์ให้ประโยชน์ที่วัดได้หลายประการเมื่อเปรียบเทียบกับตลับลูกปืนทองแดงหรือโพลีเมอร์ธรรมดา เมื่อใช้ภายใต้แรงดันสูง รับแรงกระแทก หรือในกรณีที่การหล่อลื่นซ้ำมีค่าใช้จ่ายสูงหรือเป็นไปไม่ได้ รักษาแรงเสียดทานต่ำในสภาวะขอบเขต ลดความเสี่ยงในการสึกหรอและการยึดเกาะ ช่วยให้มีช่วงเวลาการบำรุงรักษานานขึ้น และทำงานได้อย่างน่าเชื่อถือที่อุณหภูมิสูงซึ่งจาระบีอาจเสื่อมสภาพ

พารามิเตอร์การออกแบบที่ควบคุมอายุการใช้งานการหล่อลื่น

พารามิเตอร์หลักเพื่อระบุเมื่อเลือกหรือออกแบบแผ่นทองแดงกราไฟท์ ได้แก่ เศษส่วนปริมาตรกราไฟท์ ขนาดและรูปร่างอนุภาคกราไฟท์ ความหนาของแผ่น เกรดโลหะผสมทองแดง ความแข็งของพื้นผิว และการมีอยู่หรือไม่มีร่องน้ำมัน พารามิเตอร์เหล่านี้จะกำหนดอัตราการเติมกราไฟท์ที่พื้นผิวสัมผัส ความสามารถในการกระจายโหลดของเพลต และความต้านทานต่อการแตกร้าวของขอบหรือความล้าภายใต้โหลดแบบวนรอบ

รายการตรวจสอบการคัดเลือกสำหรับวิศวกร

• ระบุขีดจำกัดความดันพื้นผิว (MPa) และ PV เป้าหมาย (ความดัน × ความเร็ว) สำหรับการใช้งาน
• ตัดสินใจเลือกกราไฟท์ที่เป็นเนื้อเดียวกันหรือกราไฟท์แบบพ็อกเก็ต โดยขึ้นอยู่กับว่าจำเป็นต้องมีการหล่อลื่นสม่ำเสมออย่างต่อเนื่องหรือการเติมตามเป้าหมายหรือไม่
• กำหนดความต้องการด้านความต้านทานการกัดกร่อน โดยเลือกเมทริกซ์ดีบุก-บรอนซ์หรืออลูมิเนียม-บรอนซ์ตามสภาพแวดล้อม
• รวมค่าความคลาดเคลื่อนที่ยอมรับได้ของพื้นผิวและค่าความเรียบเพื่อให้แน่ใจว่ามีการสัมผัสกันและหลีกเลี่ยงการโอเวอร์โหลดในพื้นที่

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา

การติดตั้งที่เหมาะสมช่วยยืดอายุการหล่อลื่น เพลตต้องติดตั้งแบบเรียบ โดยมีแรงบิดที่ถูกต้องบนตัวยึด และแผ่นรองหรือส่วนรองรับที่เข้ากันได้เพื่อหลีกเลี่ยงการโค้งงอ วิธีการปิดผนึก (เพื่อแยกสารปนเปื้อนขนาดใหญ่) และการหล่อลื่นเสริม (บางครั้งอาจเติมจาระบีหากใช้งานได้จริง) จะช่วยยืดอายุการใช้งาน การตรวจสอบตามกำหนดเวลาควรมุ่งเน้นไปที่ความลึกของการสึกหรอ การเปลี่ยนแปลงพื้นผิว และสัญญาณของความล้าของทองแดงรอบๆ การรวมกราไฟท์

รายการตรวจสอบและการบริการ

• วัดความลึกการสึกหรอ: กำหนดเกณฑ์การเปลี่ยน (เช่น 0.5–1.0 มม. ขึ้นอยู่กับความหนาของแผ่น)
• ตรวจสอบแรงบิดของตัวยึดและสภาพของแผ่นรองหลังทุกช่วงการบริการ
• ตรวจสอบความร้อนสูงเกินไป กระจก หรือการสูญเสียฟิล์มกราไฟท์ในท้องถิ่นซึ่งบ่งชี้ถึงสภาวะการสัมผัสที่ผิดปกติ
• บันทึกชั่วโมงการทำงานและรอบการทำงานเพื่อคาดการณ์อายุการหล่อลื่นที่เหลืออยู่

ข้อจำกัดด้านประสิทธิภาพและข้อกำหนดทั่วไป

แม้ว่าแผ่นทองแดงกราไฟท์จะมีความทนทาน แต่ก็ไม่ได้จำกัดจำนวน ระบุความดันพื้นผิวที่อนุญาต ความเร็วการเลื่อน และอุณหภูมิในการทำงาน คำแนะนำทั่วไปของผู้ผลิตประกอบด้วยแรงดันพื้นผิวสูงสุดในช่วงสิบถึงสองสามร้อย MPa ขึ้นอยู่กับโลหะผสมและการออกแบบ ขีดจำกัด PV ที่เชื่อมโยงกับอัตราการเติมกราไฟท์ และอุณหภูมิต่อเนื่องสูงสุดที่กราไฟท์ยังคงมีเสถียรภาพ ยืนยันสิ่งเหล่านี้ด้วยข้อมูลการทดสอบของซัพพลายเออร์สำหรับรอบการทำงานที่ต้องการ

โหมดความล้มเหลวทั่วไปและการดำเนินการแก้ไข

ความล้มเหลวจัดอยู่ในประเภทที่คาดการณ์ได้: การสึกหรอมากเกินไป (การสูญเสียวัสดุสม่ำเสมอ) การแตกหักหรือการหลุดร่อนเฉพาะที่ที่พ็อกเก็ตกราไฟท์ การอ่อนตัวลงของเมทริกซ์ที่เกิดจากการกัดกร่อน และความร้อนสูงเกินไป/การเคลือบกระจกที่ป้องกันการถ่ายเทของกราไฟท์ มาตรการแก้ไขได้แก่ การปรับปรุงความแข็งในการรองรับ เพิ่มปริมาณกราไฟท์หรือการเปลี่ยนแปลงการกระจายตัว การเพิ่มร่องน้ำมันเพื่อการหล่อลื่นเสริม การเปลี่ยนเมทริกซ์อัลลอยด์เพื่อให้ต้านทานการกัดกร่อนได้ดีขึ้น หรือลดความเร็ว/โหลดในการทำงาน

คู่มือการแก้ไขปัญหาฉบับย่อ

• หากเกิดการยึดเกาะหรือแรงเสียดทานสูงเมื่อสตาร์ท — ตรวจสอบความเรียบของพื้นผิวและเพิ่มการหล่อลื่นภายนอกชั่วคราวระหว่างการเบรกอิน
• หากกระเป๋าแตกหรือร้าว ให้ลดระยะห่างของกระเป๋าหรือเปลี่ยนไปใช้การกระจายแบบเป็นเนื้อเดียวกันเพื่อลดความเครียดที่เพิ่มขึ้น
• หากสังเกตเห็นการกัดกร่อน ให้เปลี่ยนเป็นบรอนซ์ที่ทนต่อการกัดกร่อนมากขึ้น หรือใช้การเคลือบป้องกันบนพื้นผิวที่ไม่เลื่อน

ตัวอย่างการใช้งานและสรุปข้อมูลจำเพาะ

คำแนะนำขั้นสุดท้ายสำหรับวิศวกรและทีมบำรุงรักษา

ระบุแผ่นกราไฟท์บรอนซ์พร้อมข้อมูลการทดสอบของซัพพลายเออร์ที่ตรงกับน้ำหนักบรรทุก ความเร็ว และโปรไฟล์ด้านสิ่งแวดล้อมของคุณ ชอบการกระจายกราไฟท์ที่เป็นเนื้อเดียวกันเพื่อการหล่อลื่นที่มั่นคงในพื้นที่เลื่อนยาวและการออกแบบหลุมที่มีการหล่อลื่นแบบเฉพาะจุดเพียงพอ ตรวจสอบให้แน่ใจว่าการตัดเฉือนที่เหมาะสม การควบคุมความเรียบ และช่วงการตรวจสอบที่คาดการณ์ได้ เมื่อใช้ร่วมกับการติดตั้งที่ถูกต้องและการตรวจสอบตามเงื่อนไข แผ่นทองแดงกราไฟต์จะให้ข้อได้เปรียบในการหล่อลื่นที่เชื่อถือได้ในระยะยาวในเครื่องจักรอุตสาหกรรมที่รับภาระหนัก
