การวิเคราะห์เทคโนโลยีที่ได้รับสิทธิบัตรของ Zhejiang Mingxu: ระบบ จำกัด ที่ยืดหยุ่นสำหรับส่วนประกอบทองเหลืองและการประมวลผลแผ่นทองแดง/แผ่นทองแดง (หมายเลขสิทธิบัตร: ZL 2024 2 1048608.7)

I. ความเป็นมาด้านเทคนิคและคุณค่านวัตกรรมการทำงานร่วมกัน

ในฐานะซัพพลายเออร์หลักของแบริ่งหล่อลื่นด้วยตนเองและบูชทองแดงกราไฟท์ Zhejiang Mingxu ได้ขยายเทคโนโลยีที่จดสิทธิบัตรสำหรับการติดตั้งส่วนประกอบทองเหลืองไปยังสายผลิตภัณฑ์ที่ใช้ทองแดง

l การป้องกันพื้นผิวของบูชทองแดงกราไฟท์: วิธีการหนีบแบบดั้งเดิมทำให้เกิดความเสียหายของชั้นกราไฟท์ (อัตราความเสียหาย> 15%) ส่งผลต่อประสิทธิภาพการหล่อลื่นด้วยตนเอง (ความผันผวนของค่าสัมประสิทธิ์แรงเสียดทาน> 30%)

l การเปลี่ยนรูปแบบแผ่นทองแดงบาง: แผ่นทองแดงที่มีความหนา≤ 1 มม. แสดงข้อผิดพลาดความเรียบของการปั๊ม> 0.1 มม. (มาตรฐาน GB/T 1184) ส่งผลกระทบต่อความแม่นยำในการประกอบของส่วนประกอบหม้อน้ำ

ii. การวิเคราะห์เทคโนโลยีหลักและแอพพลิเคชั่นผลิตภัณฑ์ที่ทำงานร่วมกัน

1. การประมวลผลบูชทองแดงกราไฟท์: เทคโนโลยีการป้องกันเลเยอร์การหล่อลื่นด้วยตนเอง

1.1 การไล่ระดับความดันที่มีความยืดหยุ่น

การโยกย้ายเทคโนโลยีอินเตอร์เฟสยางคอมโพสิต:

l แผ่นป้องกันยางที่ได้รับการจดสิทธิบัตร (ความแข็งของฝั่ง 60 ± 2) ใช้ในการกดบูชทองแดงลดแรงดันสัมผัสจาก 28 MPa เป็น 8 MPa และลดอัตราความเสียหายของชั้นกราไฟท์ให้ 2% (การสังเกตด้วยกล้องจุลทรรศน์ SEM)

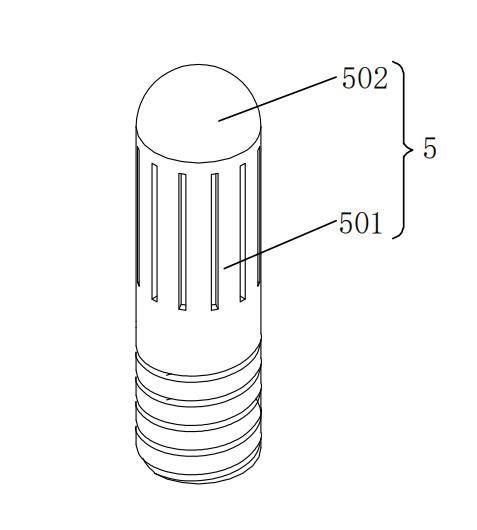

l จับคู่กับการวางตำแหน่งที่แม่นยำผ่านเพลาคู่มือ (501) ความเข้มข้นของการเจาะภายในจะถูกเก็บรักษาไว้ที่≤ 0.01 มม. (มาตรฐาน ISO 1101) เพื่อให้มั่นใจว่าการกระจายสารหล่อลื่นสม่ำเสมอ

1.2 การปราบปรามการสั่นสะเทือนและการควบคุมความเสียหายขนาดเล็ก

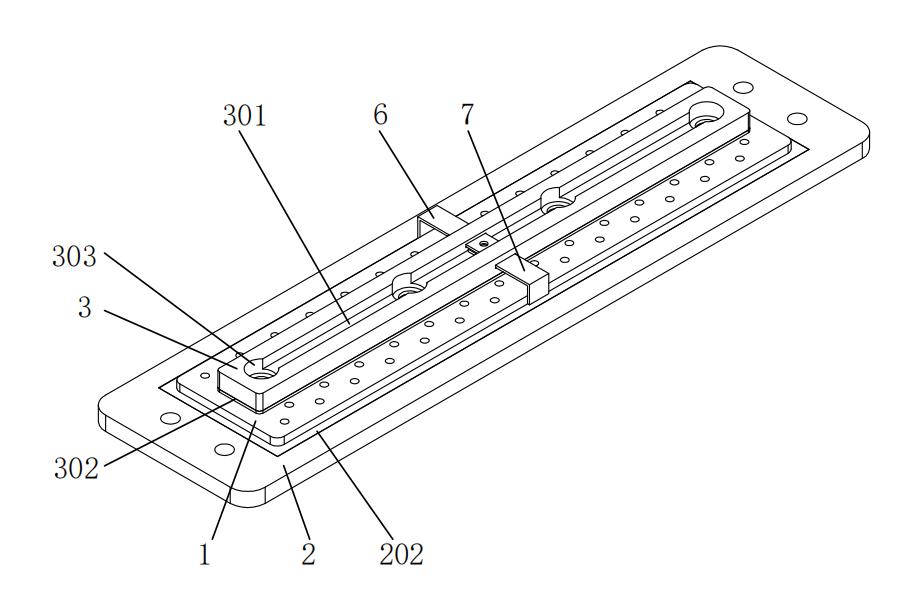

การบูรณาการเทคโนโลยีการรักษาเสถียรภาพแบบไดนามิกกับแผ่นดึงด้านข้าง (6/7):

l แรงโหลดล่วงหน้าด้านข้างของ 200 ± 10 N ถูกนำไปใช้ในระหว่างกระบวนการกลิ้งบูชทองแดงทำให้การเร่งความเร็วการสั่นสะเทือนของการประมวลผลต่ำกว่า 0.5 กรัม (ISO 10816-3)

l ค่าความขรุขระของพื้นผิว RA นั้นคงที่ที่ 0.4 μm (กระบวนการดั้งเดิม RA = 1.6 μm) ซึ่งยืดอายุการใช้งานแบริ่งถึง 8,000 ชั่วโมง (ทดสอบภาคสนามในอุตสาหกรรมพลังงานลม)

2. การประมวลผลแผ่นทองแดงที่มีความแม่นยำสูง: การเพิ่มประสิทธิภาพโทโพโลยีต่อต้านการปรับเปลี่ยนรูปแบบ

2.1 ระบบ จำกัด ที่ยืดหยุ่นหลายทิศทาง

ความดันสมดุลกับอินเทอร์เฟซยืดหยุ่น:

l แผ่นป้องกันยางจะถูกถ่ายโอนไปยังแม่พิมพ์ปั๊มทองแดงเพื่อปรับปรุงความสม่ำเสมอของความดันสัมผัส 85% (ทดสอบด้วยฟิล์มที่ไวต่อแรงดัน)

l สำหรับแผ่นทองแดงหนา 0.5 มม. ข้อผิดพลาดความเรียบคือ≤ 0.02 มม./300 มม. ตรงตามมาตรฐานส่วนประกอบ AAU สำหรับการระบายความร้อนสถานีฐาน 5G

2.2 การรวมระบบการเปลี่ยนแปลงแบบจำลองอย่างรวดเร็ว

การออกแบบแบบแยกส่วนบนพื้นฐานของสลักเกลียวล็อค (4):

l แบบจำลองการเปลี่ยนแบบจำลองแผ่นทองแดงของแผ่นทองแดงจะลดลงจาก 45 นาทีเป็น 3 นาทีรองรับการสลับความกว้างของแผ่นระหว่าง 300-1200 มม.

l ความแม่นยำในการวางตำแหน่งคือ± 0.05 มม. (มาตรฐาน VDI 3345) และอัตราผลตอบแทนเพิ่มขึ้นเป็น 99.5%

iii. การเปรียบเทียบประสิทธิภาพที่สำคัญและข้อมูลการทดสอบจริง

iv. กรณีแอปพลิเคชันทั่วไป

4.1 บูชทองแดงกราไฟท์สำหรับตลับลูกปืนสนามกังหันลม

การใช้โซลูชั่นการปราบปรามการสั่นสะเทือนแบบหนีบที่ยืดหยุ่น:

l ผ่านการรับรอง DNV GL รักษาค่าสัมประสิทธิ์แรงเสียดทาน 0.08-0.12 ที่ -30 ° C (ASTM D3702)

l ไม่มีการกัดกร่อนหลังจากการทดสอบสเปรย์เกลือ 1,000 ชั่วโมง (ISO 9227) และได้รับการผลิตเป็นจำนวนมากสำหรับกังหันลมนอกชายฝั่ง 5 MW ในประเทศ

4.2 แผ่นทองแดงกระจายความร้อนแบตเตอรี่สำหรับยานพาหนะพลังงานใหม่

การประยุกต์ใช้เทคโนโลยีการปรับสมดุลแรงดันหลายทิศทาง:

l ความเรียบ≤ 0.05 มม./500 มม. (CTFRASS มาตรฐาน CTP3.0 มาตรฐานของ CATL)

l การนำความร้อนมีความเสถียรที่ 385 W/(M · K) ± 3%ซึ่งรองรับความต้องการการกระจายความร้อนของระบบชาร์จไฟแรงดันสูง 800 V

V. การขยายเทคโนโลยีและมูลค่าอุตสาหกรรม

แอปพลิเคชั่นสายข้ามผลิตภัณฑ์ของเมทริกซ์เทคโนโลยีที่ได้รับสิทธิบัตรนี้ทำเครื่องหมายการพัฒนาที่สำคัญสามประการสำหรับ Zhejiang Mingxu:

l วิศวกรรมส่วนต่อประสานวัสดุ: เทคโนโลยีข้อ จำกัด ที่ยืดหยุ่นช่วยปกป้องพื้นผิวการทำงานของวัสดุที่ใช้ทองแดง (เลเยอร์กราไฟท์/การเคลือบ)

l ระบบการผลิตที่แม่นยำ: แนะนำความแม่นยำในการวางตำแหน่งของส่วนประกอบทองเหลือง (± 0.01 มม.) ในการผลิตมวลของบูชทองแดง/แผ่นทองแดง

l ประสิทธิภาพการผลิตสีเขียว: ลดเวลาการเปลี่ยนแปลงแบบจำลอง 93% และการใช้พลังงาน 28% (ข้อมูลที่ผ่านการรับรอง ISO 50001)

หากคุณต้องการเรียนรู้เพิ่มเติมโปรดติดต่อ Mingxu Machinery เพื่อรับรายงานสิทธิบัตรที่สมบูรณ์: [email protected] .
