การวิเคราะห์เทคโนโลยีที่ได้รับสิทธิบัตรของ Zhejiang Mingxu: ระบบติดตั้งข้อ จำกัด หลายทิศทางสำหรับชิ้นงานทองเหลืองและบูชทองแดงกราไฟท์/แผ่นทองแดง (หมายเลขสิทธิบัตร: ZL 2024 2 1048602.x)

I. ความเป็นมาด้านเทคนิคและคุณค่านวัตกรรมการทำงานร่วมกัน

ในฐานะซัพพลายเออร์หลักของตลับลูกปืนหล่อลื่นด้วยตนเองและวัสดุที่ใช้ทองแดง Zhejiang Mingxu ได้ขยายเทคโนโลยีการติดตั้งที่จดสิทธิบัตรสำหรับชิ้นงานทองเหลืองเพื่อการประมวลผลของบูชทองแดงกราไฟท์และแผ่นทองแดงที่แม่นยำ

l การป้องกันพื้นผิวของบูชทองแดงกราไฟท์: วิธีการหนีบแบบดั้งเดิมทำให้เกิดความเสียหายของชั้นกราไฟท์ (อัตราความเสียหาย> 15%) และความผันผวนของค่าสัมประสิทธิ์แรงเสียดทาน> 30%

l การเปลี่ยนรูปแบบแผ่นทองแดงบาง: แผ่นทองแดงที่มีความหนา≤ 1 มม. แสดงข้อผิดพลาดความเรียบของการตัดเฉือน> 0.1 มม. (GB/T 1184)

l การวางตำแหน่งโครงสร้างที่ซับซ้อน: ความแม่นยำของตำแหน่งหลุมที่ไม่เพียงพอ (± 0.1 มม.) ในระหว่างการประมวลผลของบูชบูชทองแดง/แผ่นทองแดงหลายหลุมส่งผลกระทบต่อประสิทธิภาพการประกอบ

ii. การวิเคราะห์เทคโนโลยีหลักและแอพพลิเคชั่นผลิตภัณฑ์ที่ทำงานร่วมกัน

1. ระบบข้อ จำกัด วงปิดแบบหลายทิศทาง

1.1 โทโพโลยีที่ยึดสามมิติ

การควบคุมความดันแนวตั้ง:

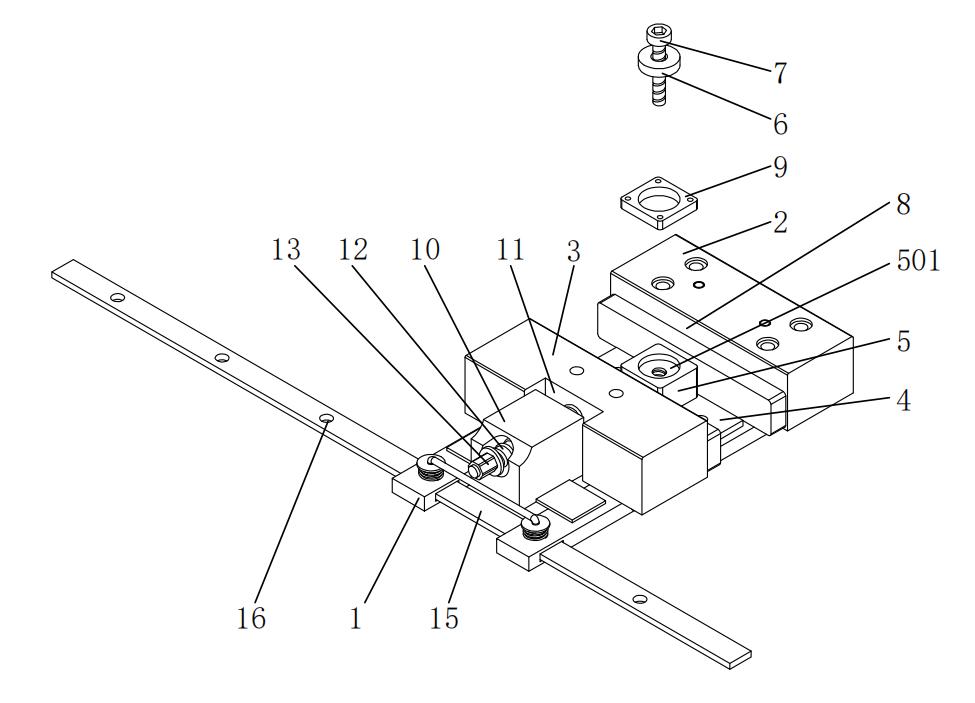

l วงปิดแกนปิดนั้นเกิดจากวงแหวนการบีบอัด (6) และแผ่นยึดด้านล่าง (4) แรงโหลดล่วงหน้าถูกควบคุมอย่างแม่นยำที่ 800 ± 50 N (มาตรฐาน DIN 267) ผ่านสลักเกลียวล็อค (7)

l จับคู่กับร่องวงแหวน (501) สำหรับการวางตำแหน่งใบหน้าสุดท้ายของการบูชทองแดงคือ≤ 0.01 มม. (ISO 1101)

เสถียรภาพแบบไดนามิกด้านข้าง:

l ชิ้นส่วนยึดแบบคงที่/เคลื่อนย้ายได้ (2/3) ใช้พื้นผิวหนีบเว้า (8) การออกแบบเพิ่มพื้นที่สัมผัส 40% ความสม่ำเสมอของการกระจายแรงหนีบด้านข้างถึง 92% (ทดสอบด้วยฟิล์มที่ไวต่อแรงดัน)

l สกรูปรับแบบบูรณาการ (12) เปิดใช้งานไมโครฟีดที่± 0.005 มม. รองรับการประมวลผลของบูชทองแดงที่มีขนาดเส้นผ่าศูนย์กลางตั้งแต่φ20ถึงφ200มม.

1.2 เส้นทางการกระจายพลังงานการสั่นสะเทือน

l ระบบหมาด ๆ ที่ประกอบด้วยสปริง (19) และวงแหวน จำกัด (18) บรรลุอัตราการลดทอนพลังงาน> 18 dB/s ภายใต้การสั่นสะเทือนความถี่สูง 500 Hz (ทดสอบตามมาตรฐาน ISO 10816-3)

l แอมพลิจูดการสั่นสะเทือนในระหว่างการกัดแผ่นทองแดงนั้นถูกควบคุม <3 μm (การติดตั้งแบบดั้งเดิม> 15 μm)

2. การประมวลผลบูชทองแดงกราไฟท์: เทคโนโลยีการป้องกันความสมบูรณ์ของพื้นผิว

2.1 การไล่ระดับสีแบบไล่ระดับสีที่มีความยืดหยุ่น

เทคโนโลยีเลเยอร์บัฟเฟอร์ยางถูกถ่ายโอนไปยังการแข่งขันบูชทองแดง:

l แผ่นยางไนไตรล์ (ความแข็งของชายฝั่ง 50 ± 2) ถูกฝังอยู่ในพื้นผิวหนีบลดแรงดันสัมผัสสูงสุดจาก 28 MPa เป็น 8 MPa และรักษาอัตราความเสียหายของชั้นกราไฟท์ <2%

l เหมาะสำหรับบูชชวนทองแดงของกังหันลมการผ่านการรับรอง DNV GL และรักษาค่าสัมประสิทธิ์แรงเสียดทาน 0.08-0.12 ที่ -30 ° C

2.2 การวางตำแหน่งที่แม่นยำของบูชทองแดงหลายหลุม

ที่ ที่ได้ถูกเชื่อมโยง การวางตำแหน่งทำได้ผ่านรูเกลียวในแผ่นยึดด้านล่าง (4) และแท่งดึง (17):

l ข้อผิดพลาดระดับปริญญาของตำแหน่งφ0.5มม. รูไมโครรูคือ≤ 5 μm (ASME B94.11M)

l เวลาเปลี่ยนโมเดลจะลดลงจาก 45 นาทีเป็น 3 นาทีรองรับการสลับอย่างรวดเร็วระหว่างเส้นผ่านศูนย์กลาง 12 หลุม

3. การประมวลผลแผ่นทองแดงที่มีความแม่นยำสูง: การถ่ายโอนเทคโนโลยีต่อต้านการเปลี่ยนแปลง

3.1 การออกแบบการปรับสมดุลแรงดันหลายทิศทาง

แผ่นยึดด้านบน (9) ทำจากโลหะผสมอลูมิเนียม 6061-T6 สร้างสนามความดันแบบกระจายร่วมกับพื้นผิวหนีบเว้า (8)::

l สำหรับแผ่นทองแดง 0.5 มม. ความเรียบคือ≤ 0.02 มม./300 มม. (มาตรฐานความร้อนสถานีฐาน 5 กรัม)

l ค่าความขรุขระพื้นผิว RA นั้นคงที่ที่ 0.4 μmและความผันผวนของค่าการนำความร้อนคือ <3% (ASTM D5470)

3.2 ระบบการวางตำแหน่งอย่างรวดเร็ว

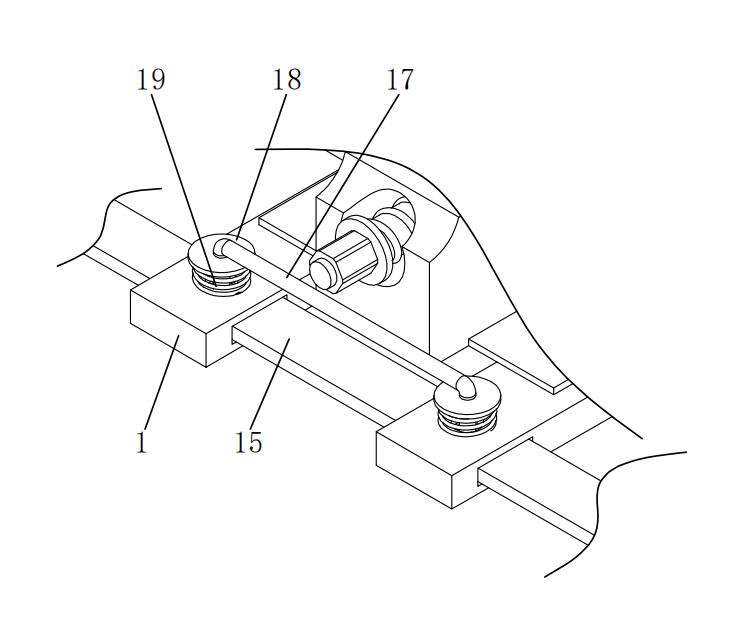

การออกแบบแบบแยกส่วนของหลุมหนีบ (16) และดึงแท่ง (17):

l รองรับการวางตำแหน่งอย่างรวดเร็วของความกว้างของแผ่นจาก 300-1200 มม. ด้วยความแม่นยำในการทำซ้ำ± 0.05 มม. (VDI 3345)

l ประสิทธิภาพการผลิตเพิ่มขึ้น 300% และการใช้พลังงานลดลง 25% (ข้อมูลที่ได้รับการรับรอง ISO 50001)

iii. การเปรียบเทียบประสิทธิภาพที่สำคัญและข้อมูลการทดสอบจริง

iv. กรณีแอปพลิเคชันทั่วไป

4.1 บูชทองแดงสำหรับฝาปิดท้ายรถพลังงานใหม่

การยอมรับการติดตั้งข้อ จำกัด หลายทิศทาง:

l ความกลมกล่อมภายในคือ≤ 0.005 มม. ตรงตามข้อกำหนดของ NVH ของระบบขับเคลื่อนไฟฟ้า 800 V

l อัตราการสึกหรอของชั้นกราไฟท์คือ <0.1 มก./10,000 รอบ (มาตรฐานการทดสอบ SAE J310)

4.2 แผ่นทองแดงกระจายความร้อนสำหรับอุปกรณ์เซมิคอนดักเตอร์

การประยุกต์ใช้เทคโนโลยีการปรับสมดุลแรงดัน:

l ความเรียบคือ≤ 0.05 มม./500 มม. (ASME B89.3.4)

l ความขรุขระของพื้นผิว RA คือ≤ 0.8 μmซึ่งรองรับความแม่นยำในการบรรจุหีบห่อชิประดับ 3 μm

V. การขยายเทคโนโลยีและมูลค่าอุตสาหกรรม

แอปพลิเคชั่นสายข้ามผลิตภัณฑ์ของเมทริกซ์เทคโนโลยีที่ได้รับสิทธิบัตรนี้ทำเครื่องหมายการพัฒนาที่สำคัญสามประการสำหรับ Zhejiang Mingxu:

l ระบบหนีบที่แม่นยำ: แนะนำความแม่นยำในการวางตำแหน่งของชิ้นงานทองเหลือง (± 0.005 มม.) ในการผลิตจำนวนมากของผลิตภัณฑ์ที่ใช้ทองแดง

l การควบคุมความสมบูรณ์ของพื้นผิว: เทคโนโลยีการป้องกันเลเยอร์/การเคลือบกราไฟท์ช่วยลดอัตราเศษซากให้ต่ำกว่า 0.5%

l การรวมการผลิตอัจฉริยะ: บรรลุการผลิตที่ยืดหยุ่นผ่านการออกแบบแบบแยกส่วนด้วยประสิทธิภาพการเปลี่ยนแปลงแบบจำลองเพิ่มขึ้น 10 เท่า

หากคุณต้องการเรียนรู้เพิ่มเติมโปรดติดต่อ Mingxu Machinery เพื่อรับรายงานสิทธิบัตรที่สมบูรณ์: [email protected] .
