แอปพลิเคชันและเกณฑ์การคัดเลือกของตลับลูกปืนหล่อลื่นด้วยตนเองในเครื่องจักรโลหะ

เครื่องจักรโลหะวิทยาทำงานภายใต้สภาวะที่สูงของอุณหภูมิสูงโหลดหนักและการปนเปื้อนของฝุ่นอย่างรุนแรง ตลับลูกปืนหล่อลื่นแบบดั้งเดิมมักล้มเหลวเนื่องจากการระเหยของน้ำมันการสะสมคาร์บอนและการอุดตันซึ่งนำไปสู่การปิดอุปกรณ์ที่ไม่ได้วางแผนไว้ ตลับลูกปืนหล่อลื่นด้วยตนเองใช้ประโยชน์จากคุณสมบัติการหล่อลื่นโดยธรรมชาติของพวกเขา Excel ในการดำเนินการบำรุงรักษาที่ปราศจากการบำรุงรักษาความต้านทานอุณหภูมิสูงและภูมิคุ้มกันการปนเปื้อนทำให้พวกเขาเป็นตัวเลือกการอัพเกรดที่สำคัญสำหรับอุปกรณ์โลหะ

1. การใช้งานทั่วไปในเครื่องจักรโลหะวิทยา

1.1 คู่มือการคัดเลือกนักแสดงอย่างต่อเนื่อง

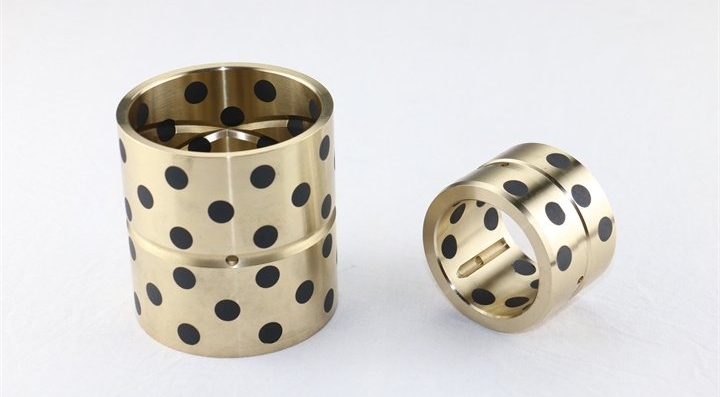

อุณหภูมิลูกกลิ้งหล่อมักจะสูงถึง 400–600 ° C ทำให้แบริ่งหล่อลื่นจาระบีแบบดั้งเดิมเป็นคาร์บอนและล้มเหลว โรงงานเหล็กในประเทศนำแบริ่งหล่อลื่นด้วยตนเองที่ใช้กราไฟท์ที่ทำจากกราไฟท์ (CUSN10 20% กราไฟท์) หลังจากหกเดือนของการทำงานอย่างต่อเนื่องในโซนระบายความร้อนรองของลูกล้อต่อเนื่องการสึกหรอเพียง 0.3 มม.-สามเท่ายาวกว่าตลับลูกปืนที่ได้รับการหล่อลื่นแบบจาระบี-โดยไม่จำเป็นต้องเติมน้ำมัน

ข้อมูลจากโรงสีเหล็กสเปนแสดงให้เห็นว่าภายใต้สภาวะที่อุณหภูมิสูงตลับลูกปืนเหล่านี้รักษาค่าสัมประสิทธิ์แรงเสียดทานที่มั่นคง 0.12–0.15 ลดข้อบกพร่องของรอยขีดข่วนพื้นผิวในแผ่นหล่อ 45%

1.2 ตลับลูกปืนม้วนม้วนร้อน

ภายใต้แรงกดดันจากการกลิ้งเกิน 2,000 ตัน แบริ่งหล่อลื่นด้วยตนเอง (เช่นโลหะผสมทองแดงที่ได้รับการสนับสนุนจากเหล็ก) สามารถทนต่อแรงกดดันพื้นผิวได้สูงถึง 80 MPa กรณีศึกษาโรงสีร้อนขนาด 2,250 มม. ของ Thyssenkrupp แสดงให้เห็นว่ารอบการเปลี่ยนม้วนแบริ่งเปลี่ยนจาก 3 สัปดาห์ถึง 12 สัปดาห์ประหยัดได้ 1.2 ล้านยูโรต่อปีในค่าใช้จ่ายในการบำรุงรักษา

การออกแบบที่ทนต่อแรงกระแทก: โครงสร้างคอมโพสิตแบบหลายชั้น (ชั้นหลังเหล็กทองแดงผงการเคลือบ PTFE) ทนต่อแรงกระแทกสูงสุด 120 MPa ในระหว่างการหมุน

1.3 ผู้จัดจำหน่ายชั้นนำของเตาหลอม

ในสภาพแวดล้อมก๊าซที่มีอุณหภูมิสูง (300 ° C, ความเข้มข้นของฝุ่น 200 กรัม/m³), แบริ่งหล่อลื่นด้วยตนเองแบบเซรามิก (เช่นSi₃n₄ bn) Excel เพิ่มการติดตั้งเพิ่มเติมในปี 2022 ของ Baosteel แสดงให้เห็นว่าผู้จัดจำหน่ายมีอายุการใช้งานเพิ่มขึ้นจาก 2 เดือนเป็น 8 เดือนโดยมีการต้านทานการสวมใส่ฝุ่นขึ้น 60%

1.4 กลุ่มลูกกลิ้งความตึงของโรงสีเย็น

ความแม่นยำในการกลิ้งความเย็นต้องการตลับลูกปืนการสั่นสะเทือนต่ำ บริษัท ญี่ปุ่นใช้ตลับลูกปืนหล่อลื่นด้วยตนเอง PI (โพลีอิมด์) โดยใช้ค่าการสั่นสะเทือนด้วยตนเองที่ความเร็วการสั่นสะเทือน≤1.5μmที่ความเร็วเส้น 1,200 m/นาที-ต่ำกว่าสารละลายทั่วไป 50%

2. เกณฑ์การเลือกที่สำคัญและข้อกำหนดทางเทคนิค

2.1 ความต้านทานอุณหภูมิสูง

2.2 ความต้านทานการปนเปื้อนและความต้านทานการสึกหรอ

ฝุ่นโลหะ (Fe₃o₄, SiO₂) มีความแข็งของ Mohs ที่ 6 ซึ่งต้องการวัสดุที่มีความแข็งของพื้นผิว≥HB200 การทดสอบของบุคคลที่สามแสดงให้เห็นว่าแบริ่งหล่อลื่นด้วยตนเองที่เคลือบด้วย WC ช่วยลดอัตราการสึกหรอลง 70% เมื่อเทียบกับตลับลูกปืนมาตรฐานในสภาพแวดล้อมที่มีฝุ่นอลูมินา 10%

ต่อ ISO 4378-1 ตลับลูกปืนโลหะจะต้องผ่านการทดสอบการพังทลายของควอตซ์ควอตซ์≥100ชั่วโมง (อัตราการไหล 15 m/s)

2.3 การตรวจสอบความสามารถในการโหลด

โหลดแบบคงที่: ตลับลูกปืนทองแดงที่ถูกเผาจะต้องทนต่อแรงกดดันพื้นผิวคงที่≥100 MPa (มาตรฐาน GB/T 23894)

โหลดแบบไดนามิก: ตลับลูกปืนโรงสีกลิ้งต้องเป็นไปตามปัจจัยโหลดแบบไดนามิก≥3.0 (มาตรฐาน DIN 732)

2.4 ความเข้ากันได้ของการขยายตัวทางความร้อน
อุปกรณ์โลหะมักจะประสบกับความผิดปกติทางความร้อน ควบคุมความแตกต่างของค่าสัมประสิทธิ์การขยายตัวทางความร้อนระหว่างตลับลูกปืนและพื้นผิว:

พื้นผิวเหล็ก (CTE 12 ×10⁻⁶/° C) คู่กับตลับลูกปืนทองแดง (CTE 18 ×10⁻⁶/° C)

ตลับลูกปืนเซรามิก (CTE 3 ×10⁻⁶/° C) ต้องการโครงสร้างการชดเชยการขยายตัว

2.5 การวิเคราะห์ต้นทุน-ประสิทธิผล
ตามรายงานตลาดเครื่องจักรโลหะวิทยา 2023 แบริ่งการหล่อลื่นด้วยตนเองมีค่าใช้จ่ายมากขึ้น 30-50% ในขั้นต้น แต่ลดค่าใช้จ่ายในการบำรุงรักษาทั้งหมด 60%:

โรงงานเหล็กขนาดกลางลดค่าใช้จ่ายในการบำรุงรักษาสายหล่ออย่างต่อเนื่องจาก 820,000 ถึง 350,000 เยนต่อปี

เวลาทดแทนแบริ่งโรงสีกลิ้งลดลงจาก 16 ชั่วโมงเป็น 4 ชั่วโมงต่อตัวอย่าง

3. แนวโน้มของอุตสาหกรรมและคำแนะนำการคัดเลือก

3.1 แนวโน้มเทคโนโลยี

วัสดุที่มีเงื่อนไขสูงสุด: ไทเทเนียมไดโบเรด์ (TIB₂)-แบริ่งอลูมิเนียมที่เสริมด้วยความทนทานต่อ 1,000 ° C และมีน้ำหนัก 1/3 ของเหล็ก

การตรวจสอบสภาพอัจฉริยะ: SKF ของสวีเดนนำเสนอตลับลูกปืนที่มีเซ็นเซอร์อุณหภูมิ/การสั่นสะเทือนแบบบูรณาการสำหรับการโอเวอร์โหลดแบบเรียลไทม์หรือการแจ้งเตือน

3.2 เคล็ดลับการเลือกปฏิบัติ

จัดลำดับความสำคัญของผลิตภัณฑ์ที่ได้รับการรับรองจาก ISO 4378 (การทดสอบการเลื่อนแบริ่ง) และ ASTM E228 (การทดสอบสัมประสิทธิ์การขยายความร้อน)

เพิ่มการฝึกปรือแบริ่ง 20-30% จากการออกแบบมาตรฐานเพื่อชดเชยการขยายตัวทางความร้อนในการใช้งานทางโลหะวิทยา

ขอรายงานการทดสอบสภาพแวดล้อมของสภาพแวดล้อมฝุ่นละอองที่ให้ผู้ขาย (โดยเฉพาะกับการทดสอบแรงกระแทกที่อุณหภูมิสูงรวมกัน)

Zhejiang Mingxu Machinery Manufacturing Co. , Ltd. มีความเชี่ยวชาญด้านการวิจัยและพัฒนาการหล่อลื่นด้วยตนเองและการผลิตมานานกว่าทศวรรษโดยได้รับการตอบรับเชิงบวกจากลูกค้าเครื่องจักรโลหะ สำหรับการสอบถามติดต่อติดต่อ: [email protected] .
