ความแตกต่างของแอปพลิเคชันและเกณฑ์การเลือกสำหรับหน้าแปลนสี่เหลี่ยม, หน้าแปลนวงกลมและหน้าแปลนที่ถูกตัดแต่ง

เป็นส่วนประกอบที่สำคัญสำหรับการเชื่อมต่อท่อและอุปกรณ์ แบริ่งบัตค์บิวชิ่งกราไฟท์ฝังตลับ ส่งผลกระทบโดยตรงต่อประสิทธิภาพการปิดผนึกประสิทธิภาพการรับน้ำหนักและความเหมาะสมของการใช้งาน หน้าแปลนสี่เหลี่ยม, หน้าแปลนวงกลม, และหน้าแปลนที่ถูกตัดแต่ง (หน้าแปลนรูปไม่สม่ำเสมอ) ให้บริการบทบาทอุตสาหกรรมที่แตกต่างกันเนื่องจากความแตกต่างทางเรขาคณิตของพวกเขา ในช่วงไม่กี่ปีที่ผ่านมาเนื่องจากความต้องการการออกแบบแบบแยกส่วนและข้อ จำกัด ด้านพื้นที่ได้ทวีความรุนแรงขึ้นการเลือกหน้าแปลนที่เหมาะสมได้กลายเป็นจุดสำคัญในการลดต้นทุนการติดตั้งและยืดอายุการใช้งานของระบบ

ความแตกต่างที่สำคัญและการใช้งานทั่วไปของสามประเภทหน้าแปลน

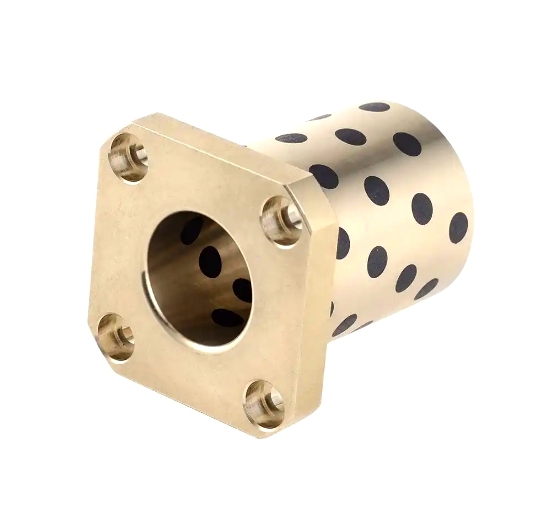

หน้าท้องสี่เหลี่ยมจัตุรัส

คุณสมบัติเชิงโครงสร้าง: สี่เหลี่ยมที่มีขอบด้านขวาสี่ขอบหรือโค้งมน; การกระจายรูโบลต์แบบสมมาตรทั้งสี่ด้าน
ข้อดีหลัก:

l ความต้านทานความแข็งแกร่งและการเสียรูปสูง: โครงสร้างสี่เหลี่ยมจัตุรัสมีโมดูลัสส่วนที่สูงกว่า 15% –20% เทียบกับการดัดงอมากกว่าหน้าแปลนวงกลมที่มีขนาดเท่ากัน (ASME B16.5 ข้อมูลเปรียบเทียบ) ทำให้เหมาะสำหรับสถานการณ์หนักหรือการสั่นสะเทือน

l ความสามารถในการปรับตัวเชิงพื้นที่ที่แข็งแกร่ง: ขอบด้านขวาช่วยอำนวยความสะดวกในการรวมเข้ากับปลอกอุปกรณ์หรือโครงสร้างเฟรมช่วยลดการตัดเฉือนที่ไม่ได้มาตรฐาน

แอปพลิเคชันทั่วไป:

l ท่อไฮดรอลิกในเครื่องจักรก่อสร้าง (เช่นบล็อกวาล์วหลายทางในรถขุด)

l การปิดผนึกทางเข้า/ทางออกสำหรับอุปกรณ์กระจายพลังงานสไตล์ตู้ (คะแนนการป้องกัน IP67)

l อินเทอร์เฟซการเชื่อมแบบแยกส่วนสำหรับกลุ่มการต่อเรือ (Hudong-Zhonghua Shipbuilding 2023 กรณีศึกษา)

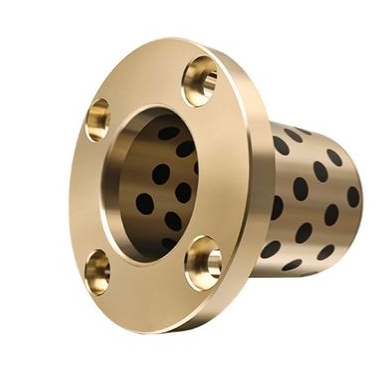

หน้าท้องวงกลม
คุณสมบัติโครงสร้าง: รูปวงแหวนมาตรฐานที่มีรูสลักเกลียวกระจายอย่างสม่ำเสมอรอบ ๆ เส้นรอบวงสอดคล้องกับมาตรฐานหลักเช่น ASME, DIN และ GB
ข้อดีหลัก:

l การกระจายความเครียดที่สม่ำเสมอและประสิทธิภาพการปิดผนึก: สมมาตรแบบวงกลมช่วยให้มั่นใจได้แม้กระทั่งการกระจายความเครียดภายใต้แรงกดดันการปรับปรุงความสอดคล้องของการบีบอัดปะเก็นปิดผนึก 30% (เรือความดัน 2021 ข้อมูลการทดลอง)

l มาตรฐานสูง: มากกว่า 80% ของท่ออุตสาหกรรมใช้หน้าแปลนวงกลม

แอปพลิเคชันทั่วไป:

l ท่อความดันสูงในอุตสาหกรรมปิโตรเคมี (PN40 และสูงกว่าการจัดอันดับ)

l การเชื่อมต่อหน้าแปลนสำหรับหอคอยกังหันลม (เส้นผ่านศูนย์กลางขนาดใหญ่เกิน DN2000)

l ทำความสะอาดท่อส่งในการผลิตทางชีวเวชภัณฑ์ (ปะเก็นสแตนเลส 316L สแตนเลส Gaskets)

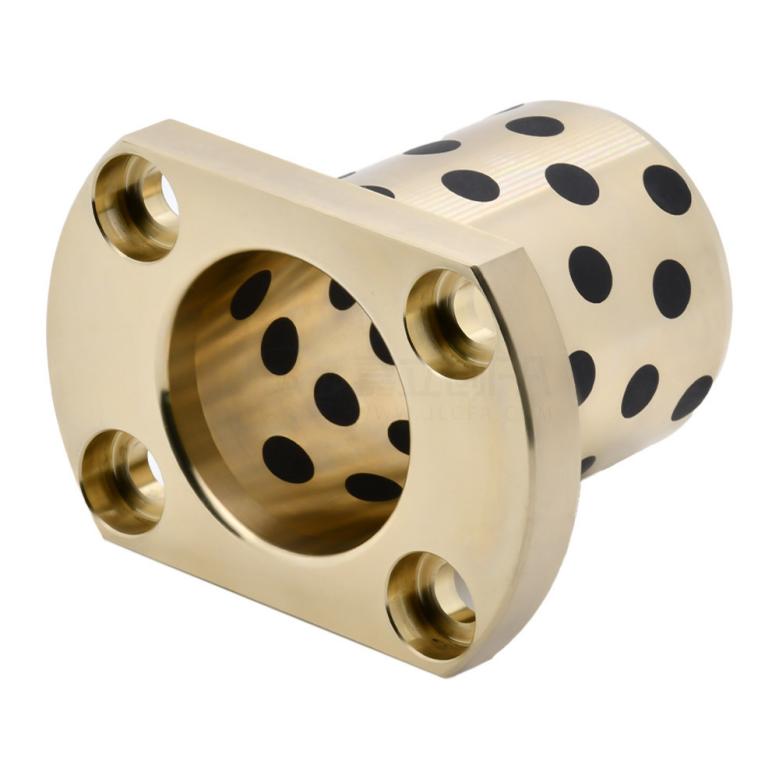

หน้าแปลนที่ถูกตัดแต่ง
คุณสมบัติเชิงโครงสร้าง: หน้าแปลนวงกลมที่มีขอบไม่สมมาตรในท้องถิ่นหรือประทับตราโดยทั่วไปมีการออกแบบแบบแบนด้านเดียวหรือหลายด้าน
ข้อดีหลัก:

l การเพิ่มประสิทธิภาพการประหยัดพื้นที่: ส่วนที่ถูกตัดแต่งหลีกเลี่ยงการรบกวนด้วยส่วนประกอบที่อยู่ติดกันลดระยะห่างจากการติดตั้งภายใน 5 มม. (เช่นท่อไอเสียยานยนต์ผ่าน turbos)

l การลดวัสดุที่มีน้ำหนักเบา: การประหยัดน้ำหนัก 10% –25% หลังจากการตัดแต่งเหมาะสำหรับอุปกรณ์มือถือ (เช่นท่อส่งเชื้อเพลิงในโดรน)

แอปพลิเคชันทั่วไป:

l ท่อขนาดกะทัดรัดในช่องใส่เครื่องยนต์ยานยนต์ (เช่น Volkswagen MQB Platform EA888 Engines)

l เลย์เอาต์แบบอสมมาตรในระบบไฮดรอลิกการบิน (เช่นท่อส่งอากาศ Airbus A350)

l การเชื่อมต่อภายในสำหรับห้องอุปกรณ์เซมิคอนดักเตอร์ (ตัดแต่งเพื่อหลีกเลี่ยงแขนหุ่นยนต์ที่จัดการเวเฟอร์)

ตรรกะการเลือก (ขึ้นอยู่กับมาตรฐาน ISO 5211 และ GB/T 9119)

ขั้นตอนที่ 1: จัดลำดับความสำคัญของเงื่อนไขการดำเนินงาน

ประเภทโหลด:

l สถานการณ์การสั่นสะเทือน/การกระแทก→เลือกใช้หน้าแปลนสี่เหลี่ยม (ความแข็งแกร่งในการดัดงอสูง)

l ความดันสม่ำเสมอ/ข้อกำหนดการปิดผนึกสูง→หน้าแปลนวงกลม (พื้นผิวการปิดผนึกมาตรฐาน)

l ข้อ จำกัด ด้านพื้นที่/ความต้องการน้ำหนักเบา→หน้าแปลนที่ถูกตัดแต่ง (การหลีกเลี่ยงการกวาดล้างที่กำหนดเอง)

ลักษณะกลาง:

l ของเหลวกัดกร่อน→หน้าแปลนวงกลม (กระบวนการซับในผู้ใหญ่/การชุบ)

l ก๊าซอุณหภูมิสูง→หน้าแปลนสี่เหลี่ยม (ค่าชดเชยการขยายตัวของความร้อนจากสลักเกลียวที่เหนือกว่า)

ขั้นตอนที่ 2: จับคู่เงื่อนไขการติดตั้ง

สัณฐานวิทยาของวัตถุที่เชื่อมต่อ:

l คอนเทนเนอร์/เฟรมสี่เหลี่ยมจัตุรัส→สแควร์ แบริ่งหล่อลื่น หน้าแปลน (ลดการเปลี่ยนแปลงชิ้นส่วน)

l ท่อแบบวงกลม/อุปกรณ์หมุน→หน้าแปลนวงกลม (โคแอกเซชั่นสูง)

l ห้องอุปกรณ์ที่ผิดปกติ→หน้าแปลนที่ถูกตัดแต่ง (เหมาะสมกับการแปล)

ความถี่ในการบำรุงรักษา:

l การถอดชิ้นส่วนความถี่สูง→หน้าแปลนวงกลม (ความเข้ากันได้ของเครื่องมือมาตรฐาน)

l การห่อหุ้มครั้งเดียว→หน้าแปลนที่ถูกตัดแต่ง (การใช้ประโยชน์จากพื้นที่จัดลำดับความสำคัญ)

ขั้นตอนที่ 3: ประเมินต้นทุนและห่วงโซ่อุปทาน

l การผลิตมวล: หน้าแปลนวงกลม (สินค้าคงคลังมาตรฐานเวลานำการจัดซื้อ≤3วัน)

l การปรับแต่งชุดเล็ก: หน้าแปลนสี่เหลี่ยม/ขั้ว (เครื่องจักรกลการตัดเฉือน CNC เวลานำ 7–15 วัน)

l สภาพแวดล้อมที่รุนแรง: ลึกทะเล/การบินและอวกาศ→หน้าแปลนวงกลม (กระบวนการปลอมแปลงโลหะผสมไทเทเนียมผู้ใหญ่)

การเปรียบเทียบข้อมูลแอปพลิเคชันอุตสาหกรรม (2020–2567)

Zhejiang Mingxu Machinery Manufacturing Co. , Ltd. ผู้ผลิตตลับลูกปืนแบบเลื่อนสามารถออกแบบหน้าแปลนในรูปแบบต่าง ๆ ที่เหมาะกับสภาพการทำงานของคุณปกป้องความต้องการการผลิตของคุณ สำหรับการสอบถามผลิตภัณฑ์ที่กำหนดเองโปรดติดต่อเราที่ [email protected] .
