แอปพลิเคชันและข้อควรพิจารณาที่สำคัญของแบริ่งหล่อลื่นด้วยตนเองในเครื่องจักรไฮดรอลิก

เครื่องจักรไฮดรอลิกดำเนินการภายใต้สภาวะที่รุนแรงที่เกี่ยวข้องกับการแช่น้ำเป็นเวลานานการกำจัดตะกอนและการโหลดหนักเป็นระยะ ๆ ตลับลูกปืนแบบดั้งเดิมมักจะประสบกับการสูญเสียน้ำมันหล่อลื่นการยึดที่เกิดจากการกัดกร่อนและการลดความน่าเชื่อถือของอุปกรณ์ แบริ่งหล่อลื่นด้วยตนเอง มีชื่อเสียงในด้านการดำเนินงานที่ปราศจากการบำรุงรักษาความต้านทานการกัดกร่อนและความต้านทานต่อการเสียดสีต่อตะกอนได้กลายเป็นวิธีแก้ปัญหาที่ต้องการสำหรับการติดตั้งที่สำคัญเช่นประตูประตูน้ำและสถานีสูบน้ำ บทความนี้วิเคราะห์สถานการณ์แอปพลิเคชันทั่วไปและเกณฑ์การเลือกหลักสำหรับตลับลูกปืนหล่อลื่นด้วยตนเองในเครื่องจักรไฮดรอลิก Drawi

I. การใช้งานทั่วไปของตลับลูกปืนหล่อลื่นด้วยตนเองในเครื่องจักรไฮดรอลิก

Sluice Gate Hoist Sliders และ Guide Wheels

l ตลับลูกปืนสไลเดอร์: รอกประตูประตูน้ำถูกแช่อยู่อย่างต่อเนื่องในน้ำตะกอน โครงการไฮดรอลิกแม่น้ำแยงซีนำแบริ่งหล่อลื่นด้วยสแตนเลส 316L มาใช้กับการเคลือบ PTFE แบบผสมพื้นผิว หลังจากห้าปีของการทำงานอย่างต่อเนื่องในน้ำที่มีความเข้มข้นของตะกอน 2 กิโลกรัม/มม. ความลึกการสึกหรอเพียง 0.25 มม., สี่เท่าของอายุการใช้งานเมื่อเทียบกับบูชทองสัมฤทธิ์แบบดั้งเดิมและลดความผันผวนของแรงยกขึ้น 30%

l ระบบเพลาล้อคู่มือ: แบริ่งอัลลอย แสดงค่าสัมประสิทธิ์แรงเสียดทานที่เสถียร 0.08–0.12 ในสภาพแวดล้อมที่ชื้น การทดสอบภาคสนามที่ล็อคเรือสามช่องแสดงให้เห็นว่าการลดเสียงรบกวนจาก 85 เดซิเบลเป็น 72 เดซิเบลและการปรับปรุงความแม่นยำในการซิงโครไนซ์ 20%

ระบบปั๊มและกังหันเพลา

l แบริ่งคู่มือปั๊มลึก: ตลับลูกปืนหล่อลื่นด้วยพลาสติกด้วยพลาสติก (เช่น Peek Carbon Fiber) ทนต่อความเร็วเชิงเส้นสูง (สูงสุด 10 m/s) และการสั่นสะเทือนตามแนวแกน การวัดภาคสนามที่สถานีสูบน้ำผันน้ำใต้ไปทางทิศใต้บันทึกค่าการสั่นสะเทือนของเพลา≤2.5μmลดลง 60% เมื่อเทียบกับตลับลูกปืนโลหะ

l Turbine Guide เพลาใบพัด: แบริ่งหล่อลื่นด้วยตนเองแบบเซรามิก (กราไฟท์ SIC) ในการไหลของน้ำที่มีอนุภาคขนาดเล็ก-ควอร์ตซ์ (เส้นผ่านศูนย์กลาง≤0.1มม.) แสดงความลึกการสึกหรอประจำปี <0.05 มม. การทดสอบหลังรีทริฟฟิตที่สถานีไฟฟ้าพลังน้ำยูนนานสั้นลงคู่มือการปรับเวลาตอบสนองการปรับใบพัด 15%

กลไกที่ชัดเจนในอุปกรณ์ขุดลอกแม่น้ำ

l ตลับลูกปืนหัวคดเดอร์เดอร์: แบริ่งคอมโพสิตแบบหลายชั้น (เหล็กสำรองทองแดงโลหะผสมMos₂เคลือบ) ทนต่อแรงกระแทกชั่วคราวเกิน 50 MPa กรณีศึกษาโดย บริษัท ขุดลอกดัตช์รายงานอายุการใช้งาน 6,000 ชั่วโมงในตะกอนที่มีชิ้นส่วนเปลือกหอยระยะเวลาการบำรุงรักษาสามเท่า

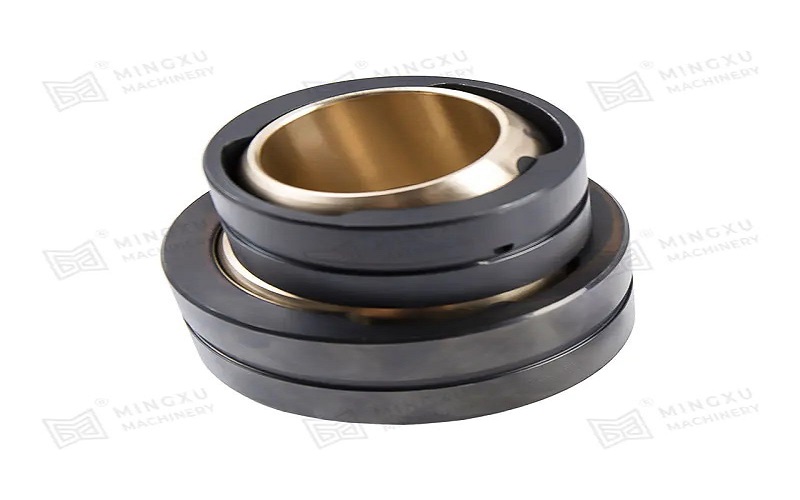

l ข้อต่อ Grab Hydraulic: ตลับลูกปืนทรงกลมหล่อลื่นด้วยตนเอง (เช่น GE-type) ต้านทานการแช่น้ำเค็มและการแกว่งความถี่สูง การทดสอบภาคสนามเกี่ยวกับเรือขุดลอกพอร์ต Zhoushan แสดงให้เห็นถึงการปรับปรุงการต้านทานการกัดกร่อนของน้ำทะเล 70% เมื่อเทียบกับตลับลูกปืนทั่วไป

แอคทูเอเตอร์สำหรับวาล์วน้ำ

l วาล์วก้านคู่มือบูช: น้ำหนักโมเลกุลสูงพิเศษโพลีเอทิลีน (UHMWPE) แบริ่งที่มีค่าสัมประสิทธิ์แรงเสียดทานต่ำถึง 0.05 ลดแรงบิดวาล์วรอกจาก 1,200 N · m ถึง 800 N · m ในโครงการถ่ายโอนน้ำที่สำคัญ

l เพลาวาล์วผีเสื้อสนับสนุน: แบริ่งคอมโพสิตเสริมไฟเบอร์ PTFE ทำงานที่ 30 รอบ/วันแสดงความลึกของการสึกหรอ <0.1 มม. หลังจาก 100,000 รอบการประชุม ISO 5208 การรั่วไหลของคลาส A

ii. ปัจจัยการเลือกที่สำคัญและข้อกำหนดทางเทคนิค

ความต้านทานการกัดกร่อนของน้ำและการป้องกันเชื้อเพลิงชีวภาพ

l สภาพแวดล้อมของน้ำจืด: จัดลำดับความสำคัญของแบริ่งพลาสติกที่ใช้ทองแดงหรือวิศวกรรม

l สภาพแวดล้อมของน้ำทะเล: ต้องการพื้นผิวสแตนเลส 316L หรือ Hastelloy ที่เป็นไปตามมาตรฐาน ASTM G48 Salt Spray Corrosion Standards (720 ชั่วโมงโดยไม่ต้องเจาะ)

l ความต้านทานต่อสาหร่าย: การวิจัยระบุว่าตลับลูกปืนที่มีความขรุขระพื้นผิว RA ≤ 0.2 μmลดการยึดเกาะของจุลินทรีย์ 80%

ความต้านทานต่อการเสียดสี

การปรับอุณหภูมิและความดัน

l ตลับลูกปืนปั๊มลึกจะต้องทนต่อการเปลี่ยนแปลงของอุณหภูมิน้ำจาก 0 ° C ถึง 80 ° C และแรงดันน้ำคงที่ 10 MPa แบริ่งที่ใช้โดยมองแสดงอัตราการขยายตัวทางความร้อนเพียง 0.3% ที่ 80 ° C ซึ่งต่ำกว่าไนลอน 1.5% อย่างมีนัยสำคัญ

l ตามมาตรฐาน ISO 4378-4 แบริ่งไฮดรอลิกต้องผ่านการทดสอบเจ็ทน้ำแรงดันสูง 500 ชั่วโมง (ความดัน 15 MPa, ความเร็วการไหล 20 m/s)

โหลดและเริ่มต้น

l โหลดแบบคงที่ด้วยการแช่เป็นเวลานาน (เช่นประตูรองรับ): เลือกตลับลูกปืนที่ใช้ทองแดงซินเทอร์ที่มีความจุความดันพื้นผิว≥50 MPa (มาตรฐาน GB/T 23894)

l Start-stop ความถี่สูง (เช่นการควบคุมปั๊ม/วาล์ว): ใช้ตลับลูกปืนที่ใช้ PI ที่มีความสามารถในการตั้งรอบ10⁶เริ่มต้น (สูงกว่าตลับลูกปืนโลหะห้าเท่า)

การพิจารณาทางเศรษฐกิจและสิ่งแวดล้อม

l ตามรายงานตลาดเครื่องจักรกลไฮดรอลิกทั่วโลก 2023 แบริ่งหล่อลื่นด้วยตนเองลดค่าใช้จ่ายวงจรชีวิตทั้งหมด 30% –40% เมื่อเทียบกับโซลูชั่นดั้งเดิม:

l ค่าบำรุงรักษาประจำปีสำหรับสถานีสูบน้ำขนาดใหญ่ลดลงจาก 480,000 หยวนเป็น RMB 180,000

l เวลาทดแทนแบริ่งประตูลดลงจาก 8 ชั่วโมงเป็น 2 ชั่วโมงต่อตัวอย่าง

l สถานการณ์การสัมผัสน้ำดื่มต้องมีการรับรอง NSF/ANSI 61, ห้ามใช้วัสดุที่มีตะกั่ว, แคดเมียมหรือสารอันตรายอื่น ๆ

iii. แนวโน้มของอุตสาหกรรมและคำแนะนำการคัดเลือก

พรมแดนเทคโนโลยี

l เทคโนโลยีพื้นผิว Bionic: ตลับลูกปืนที่มีโครงสร้างร่องที่ได้รับแรงบันดาลใจจาก Sharkskin ช่วยลดการลากไฮดรอลิก 15%ใช้ในการติดตั้งเพิ่มพลังงานของสถานีสูบน้ำขนาดใหญ่

l การตรวจสอบอัจฉริยะแบบบูรณาการ: แบริ่งเซ็นเซอร์การสั่นสะเทือนกันน้ำของ NMB ช่วยให้สามารถตรวจสอบตามเวลาจริงของการเยื้องศูนย์และสภาพการสึกหรอของเพลา

คำแนะนำการเลือกปฏิบัติ

l จัดลำดับความสำคัญของผลิตภัณฑ์ที่ได้รับการรับรองภายใต้ ISO 4378 (การทดสอบแบบเลื่อน) และ AWWA C540 (มาตรฐานอุตสาหกรรมน้ำ)

l ตลับลูกปืนไฮดรอลิกควรรวมช่องระบายน้ำหรือโครงสร้างการทำความสะอาดด้วยตนเองเพื่อป้องกันการสะสมของตะกอนและการยึด

l กำหนดให้ผู้ผลิตจัดทำรายงานการทดสอบบัลลังก์น้ำตะกอนที่มีตะกอน (แนะนำ: เจ็ทน้ำแรงดันสูง 500 ชั่วโมง10⁶การทดสอบรอบจุดเริ่มต้น)

Zhejiang Mingxu Machinery Manufacturing Co. , Ltd. , W ด้วยความเชี่ยวชาญกว่าทศวรรษในการวิจัยและการผลิตแบบหล่อลื่นด้วยตนเองได้รับการตอบรับเชิงบวกจากผู้ผลิตเครื่องจักรไฮดรอลิก สำหรับการสอบถาม โปรด ติดต่อ: [email protected] .
