แอปพลิเคชันของตลับลูกปืนหล่อลื่นด้วยตนเองในอุปกรณ์กดเจาะ

"เราเปลี่ยนตลับลูกปืนก้านเชื่อมต่อสามชุดเมื่อเดือนที่แล้วการเปลี่ยนแต่ละครั้งนำไปสู่การหยุดทำงาน 4 ชั่วโมงและการสูญเสียชิ้นส่วนที่ถูกเจาะ 200,000 ชิ้น!"
"บูชบูชทองเหลืองไกด์ต้องใช้จาระบีทุกสามวันและไขมันที่รั่วไหลเข้าสู่การตายส่งผลให้อัตราเศษชิ้นส่วน 37% ของชิ้นส่วน ... "

การร้องเรียนที่แท้จริงเหล่านี้จากผู้จัดการของโรงงานการปั๊มชิ้นส่วนรถยนต์เผยให้เห็นประเด็นขัดแย้งที่มีแบริ่งทั่วไปในการกดหมัดแบบดั้งเดิม ด้วยผลกระทบ 300 ครั้งต่อนาทีปรากฏการณ์เช่นจาระบีที่ถูกเหวี่ยงออกไปบูชทองเหลืองถูกบดขยี้และองค์ประกอบลูกกลิ้งที่แตกเป็นบรรทัดฐานได้กลายเป็นบรรทัดฐาน อย่างไรก็ตามตลับลูกปืนหล่อลื่นด้วยตนเองที่มีกราไฟท์ (บูช/แผ่นทองเหลือง) กำลังเสนอวิธีแก้ปัญหาที่ก้าวล้ำ-

การหล่อลื่นด้วยตนเอง - กราไฟท์ปล่อยฟิล์มหล่อลื่นเมื่อกระแทกทำให้การดำเนินงานปลอดการบำรุงรักษาตลอดชีวิต

การดูดซับผลกระทบ - เมทริกซ์ทองแดงดูดซับ 80% ของพลังงานการสั่นสะเทือนยืดอายุการใช้งาน 5-8 ครั้ง

การกำจัดค่าใช้จ่ายที่ซ่อนอยู่ - ลดความสูญเสียจากการหยุดทำงานชิ้นส่วนเศษและการรั่วไหลของน้ำมันนำไปสู่การลดต้นทุนที่ครอบคลุมมากกว่า 40%

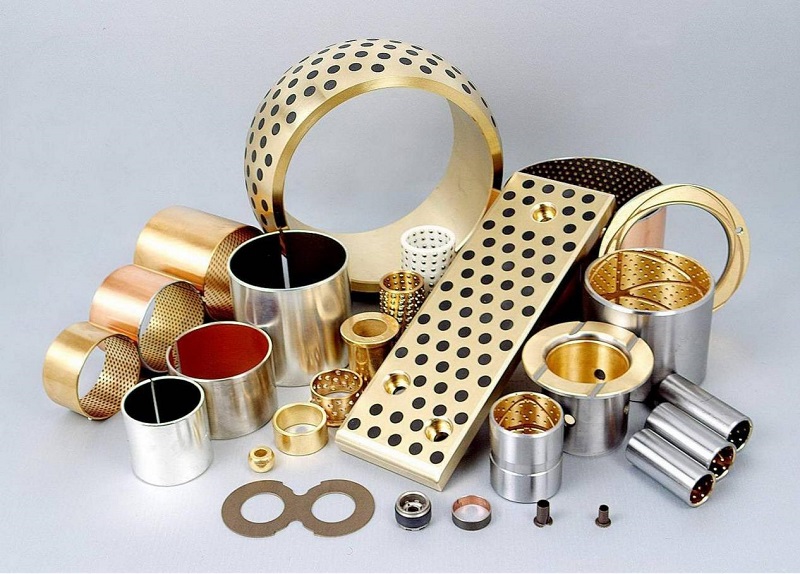

ในฐานะที่เป็นผู้ให้บริการโซลูชันการหล่อลื่นด้วยตนเองที่ให้บริการผู้ประกอบการผลิตหลายสิบคนเครื่องจักร Mingxu อธิบายว่าบูช/เพลททองเหลืองกราไฟท์สามารถกดหมัดได้อย่างไร

ฉัน. เครื่องช่วยเพลาข้อเหวี่ยง

ii. แบริ่ง- เทอร์มิเนเตอร์ของผลกระทบนับล้าน

จุดปวด -

แรงชก 200 ตัน→ 2 ชุดลูกปืนลูกกลิ้งร้าวแตกหักรายเดือน→การเปลี่ยนแต่ละครั้งต้องใช้การถอดชิ้นส่วนของเครื่อง 8 ชั่วโมง

สารละลาย -

บูชทองเหลืองคอมโพสิตแบบหลายชั้น- ชั้นการเสริมแรงของเหล็กการเสริมแรงด้วยทองแดงซินเทอร์ 30% การฝังกราไฟท์ 30%

การออกแบบต่อต้านการเสียดสี- การรักษาความเครียดล่วงหน้า (ความเครียดแรงดันตกค้าง≥ 200 MPa)

ผลจริง -

กรณีศึกษา - ในสายการปั๊มที่อยู่อาศัยของมอเตอร์ของ Gree Electric การสูญเสียการหยุดทำงานประจำปีลดลง 3.2 ล้านหยวน

ii. การเชื่อมต่อกับเบชพกพาก้าน- ตัวยับยั้งเสียงรบกวนสำหรับการสั่นสะเทือนและ rattling

สภาพการทำงานที่รุนแรง :

300 ผลกระทบที่ได้รับผลกระทบต่อกองกำลังชดเชยด้านข้างด้านข้าง

ความก้าวหน้าทางเทคโนโลยี :

การจัดเรียงกราไฟท์โดยตรง: ความหนาแน่นของการไล่ระดับสีตามทิศทางแรง (30% บนชั้นผิว→ 15% ในชั้นด้านใน)

โครงสร้างการชดเชยตนเอง: บูชทองเหลืองทรงกลมปรับตัวเข้ากับการเบี่ยงเบนเชิงมุม± 1.5 °

การเปรียบเทียบข้อมูล :

ประโยชน์ : ที่โรงงานปั๊มเบรกการสูญเสียเศษซากประจำปีลดลง 1.8 ล้านหยวน

iii. ไกด์รางรถไฟสวม: The Precision Guardian

จุดปวด :

การสั่นสะเทือนของแถบเลื่อนทำให้การสึกหรอของทางรถไฟ→การเจาะความแม่นยำลดลงจาก± 0.1 มม. ถึง± 0.8 มม.

โซลูชันที่เป็นนวัตกรรม :

แผ่นทองแดงแซนวิช: แผ่นฐานสแตนเลสแผ่นกราไฟท์ที่ใช้ทองแดงฟิล์มพื้นผิว PTFE

การออกแบบร่องน้ำมันไมโคร: เลเซอร์-รีดจาระบี-เครื่องเก็บไขมันขนาดเล็ก (φ0.3mm×ความลึก 0.1 มม.)

ข้อมูลการทดสอบจริง :

กรณีศึกษา : ในการถ่ายทอดการถ่ายทอดของ Bosch การดำเนินการเจาะ 20 ล้านครั้งได้รับการชดเชยความแม่นยำเป็นศูนย์
