การคำนวณอย่างชาญฉลาดของการรบกวนพอดี: ความลับในการยืดอายุการใช้งานของบูชเพลตทองแดง

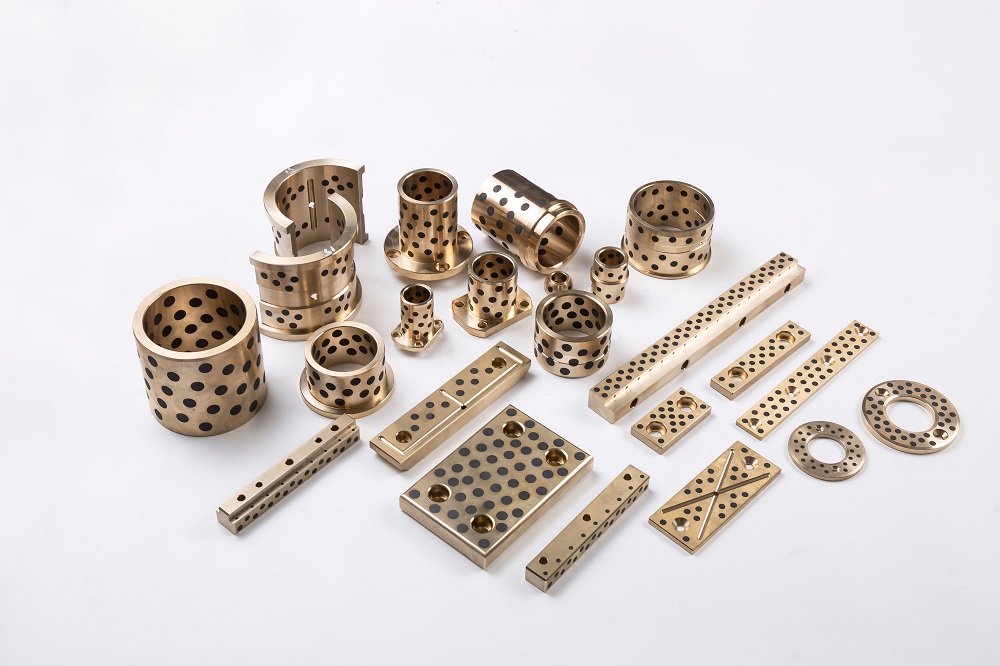

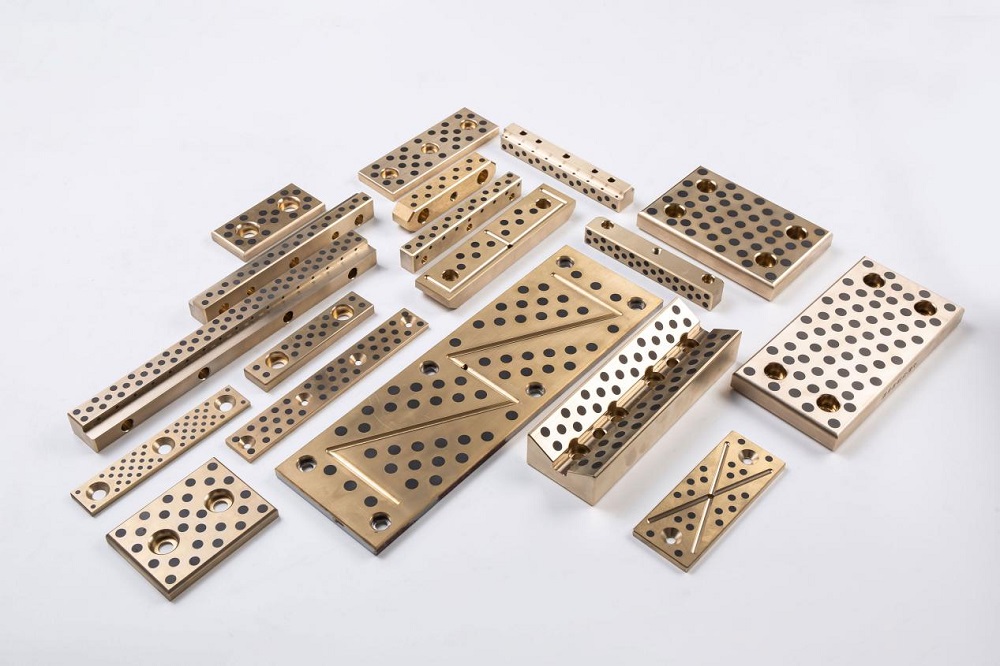

ในการส่งผ่านความแม่นยำของอุปกรณ์เครื่องจักรกล บูชเพลตทองแดง มีบทบาทสำคัญ พวกเขาไม่เพียง แต่เป็นแนวทางในการเคลื่อนไหว แต่ยังส่งโหลด อย่างไรก็ตามพวกเขามักจะกลายเป็น "ส่วนประกอบที่มีอายุสั้น" ในอุปกรณ์เนื่องจากการสึกหรออย่างรุนแรงที่เกิดจากการคลายหรือการเสียรูปและการแตกที่เกิดจากความหนาแน่นมากเกินไป ปัญหานี้สามารถแก้ไขได้อย่างไร? การคำนวณและควบคุมการรบกวนทางวิทยาศาสตร์เป็นวิธีหลักในการขยายอายุการใช้งานของบูชเพลตทองแดง

I. นักฆ่าอายุการใช้งาน: กับดักคู่ของการรบกวนที่ไม่เหมาะสมพอดี

ความล้มเหลวของบูชทองแดงมักเกิดจากความไม่สมดุลในการรบกวนพอดี:

1. สัญญาณรบกวนไม่เพียงพอ (หลวมเกินไป)

• อาการ: การเลื่อนไมโครเกิดขึ้นระหว่างบูชและรูฐาน
• ผลที่ตามมา: การสึกหรอแบบไมโครสไลด์จะเร่งความเร็วอย่างรวดเร็วทำให้เกิดเศษซากการสึกหรอที่สร้างความเสียหายให้กับพื้นผิวการผสมพันธุ์ ในที่สุดสิ่งนี้นำไปสู่การคลายบุช, เสียงผิดปกติ, การวางตำแหน่งที่ไม่ถูกต้องและการลดอายุการใช้งานที่สำคัญ

2. ความพอดีกับสัญญาณรบกวนมากเกินไป (แน่นเกินไป)

• อาการ: การชุมนุมกลายเป็นเรื่องยากและบูชนั้นอยู่ภายใต้ความเครียดในรัศมีการกดขนาดใหญ่

• ผลที่ตามมา:

  • บูชทองแดงผ่านการเปลี่ยนรูปพลาสติกหรือแม้แต่บดและแตก
  • ความเครียดแอสเซมบลีมากเกินไปกลายเป็นแหล่งของรอยแตกอ่อนล้า
  • การหดตัวมากเกินไปของการเจาะเข้าไปด้านในทำให้แรงเสียดทานและการสึกหรอกับเพลา
  • ภายใต้โหลดสลับกันพื้นที่ความเข้มข้นของความเครียดจะช่วยเร่งความเหนื่อยล้า

บทสรุป: กุญแจสำคัญในการยืดอายุการใช้งานอยู่ในการค้นหา“ ช่วงการรบกวนสีทอง”-หนึ่งที่ให้แรงพันธะที่เพียงพอในการกำจัดการสึกหรอแบบไมโครสกัดโดยไม่ทำให้เกิดความเครียดสูง

ii. การค้นหา“ ช่วงทองคำ”: วิธีการคำนวณทางวิทยาศาสตร์ห้าขั้นตอน

ขั้นตอนที่ 1: ระบุ“ ศัตรู” - การวิเคราะห์ภาระงาน

• ชี้แจงงาน: กำหนดแรงบิดสูงสุดที่บูชจำเป็นต้องต้านทานเช่นเดียวกับขนาดของกองกำลังตามแนวแกนหรือรัศมีมันจะแบกรับ
• พิจารณาสภาพแวดล้อม: ประเมินว่ามีการสั่นสะเทือนหรือผลกระทบที่แข็งแกร่งและกำหนดช่วงอุณหภูมิการทำงาน (อุณหภูมิมีผลต่อการขยายตัว)
• ทำความเข้าใจกับลักษณะการโหลด: ตรวจสอบว่าโหลดเป็นโหลดคงที่คงที่หรือโหลดความล้าที่ใช้ซ้ำ ๆ โหลดแบบไดนามิกต้องใช้ระยะขอบความปลอดภัยที่ใหญ่ขึ้น

ขั้นตอนที่ 2: คำนวณ“ สายการป้องกันขั้นต่ำ” - ความดันติดต่อขั้นต่ำที่จำเป็น (p_min)

• วัตถุประสงค์: ตรวจสอบให้แน่ใจว่าไม่มีการเลื่อนแบบสัมพัทธ์ระหว่างบูชและรูฐานภายใต้โหลดการทำงาน (กำจัดการสึกหรอแบบไมโครสไลด์)
• สูตรหลัก (สำหรับการส่งแรงบิด t):

p_min = μ× (π×d²× l / 2) × t × s_f

ที่ไหน:

• T = แรงบิดสูงสุดในการทำงาน (N ·มม.)

• S_F = ปัจจัยด้านความปลอดภัย (โดยปกติ 1.5–3.0; สูงกว่าสำหรับการสั่นสะเทือนและผลกระทบ)

• μ = ค่าสัมประสิทธิ์แรงเสียดทานคงที่ระหว่างบูชทองแดงและฐานเหล็ก/เหล็ก (ทั่วไป 0.1–0.2)

• d = เส้นผ่านศูนย์กลางพอดี (เล็กน้อย, มม.)

• l = ความยาวพอดี (มม.)

• แม้จะไม่มีการโหลดภายนอกความดันพื้นฐานของ 5–15 MPa ควรได้รับการบำรุงรักษาเพื่อป้องกันการเลื่อนไมโคร

ขั้นตอนที่ 3: กำหนด“ เส้นความปลอดภัยสีแดง” - แรงดันสัมผัสสูงสุดที่อนุญาต (p_max)

• วัตถุประสงค์: ตรวจสอบให้แน่ใจว่าบูชทองแดงไม่ได้รับผลการเสียรูปของผลผลิตหรือความล้มเหลวในการบดขยี้
• การคำนวณแบบง่าย:

p_max ≈ s_y ×σ_yield

ที่ไหน:

• S_Y = ปัจจัยด้านความปลอดภัยของผลผลิต (1.2–1.5)

• σ_yield = ความแข็งแรงของผลผลิตของวัสดุบูชทองแดง

• การคำนวณที่แม่นยำโดยใช้ทฤษฎีกระบอกสูบหนา:

p_max = 3 ×σ_yield× [1 - (d_i / d)^4]

ที่ไหน:

• d_i = เส้นผ่านศูนย์กลางด้านในของบูชทองแดง (มม.)

• d = เส้นผ่านศูนย์กลางภายนอกของขนาดรูม/รูฐาน (เส้นผ่านศูนย์กลางพอดี, มม.)

• สำคัญ: ตรวจสอบว่าความเครียดในฐาน (เหล็กหล่อ, อลูมิเนียม ฯลฯ ) ผนังหลุมเกินขีด จำกัด ที่อนุญาต

ขั้นตอนที่ 4: แปลง“ ตัวชี้วัดความดัน” - ช่วงการรบกวนเชิงทฤษฎี (ช่วง (Δ_min_th, Δ_max_th)

• วัตถุประสงค์: แปลงความต้องการความดันเป็นค่าสัญญาณรบกวนเส้นผ่านศูนย์กลางเฉพาะ
• สูตรหลัก:

Δ = p × d × (k_cu k_h)

ที่ไหน:

• k_cu = (e_cu / (do_cu² - d²)) × [do_cu²d²ν_cu] (พารามิเตอร์สำหรับบูชทองแดง)

• k_h = (e_h / (d² - di_h²)) × [d²di_h² - ν_h] (พารามิเตอร์สำหรับฐาน)

• E_CU, E_H = โมดูลัสยืดหยุ่นของทองแดงและฐาน (ทองแดง ~ 110 GPA, เหล็ก ~ 210 GPA)

• ν_cu, ν_h = อัตราส่วนของปัวซอง (ทองแดง ~ 0.34, เหล็ก ~ 0.3)

• do_cu = เส้นผ่านศูนย์กลางภายนอกของบูชทองแดง (= d)

• di_h = เส้นผ่านศูนย์กลางด้านในของรูฐาน (0 สำหรับฐานที่เป็นของแข็ง)

• แทน p_min เพื่อรับΔ_min_th

• แทน p_max_allowable / s_y เพื่อรับΔ_max_th

ขั้นตอนที่ 5: ถูกต้องสำหรับ“ การสูญเสียในโลกแห่งความเป็นจริง”-ช่วงการออกแบบสัญญาณรบกวน (Δ_MIN_DESIGN, Δ_MAX_DESIGN)

• ความขรุขระพื้นผิว: ยอดเขาบนพื้นผิวแบนระหว่างการกดที่เหมาะสมการบริโภคส่วนหนึ่งของการรบกวน

Δ_eff≈Δ_design - 0.8 × (rz_cu rz_h)

• RZ_CU, RZ_H = ความสูงสิบจุดของความผิดปกติของพื้นผิวของบูชและรูฐาน (μM)

• การประกอบความแตกต่างของอุณหภูมิ (การหดตัว/การขยายตัว) หลีกเลี่ยงการสูญเสียที่แบน

• ค่าการออกแบบที่แก้ไขแล้ว:

  • Δ_MIN_DESIGN = Δ_MIN_THΔ_LOSS (สร้างความมั่นใจว่าเอฟเฟกต์จริง≥Δ_MIN_TH)
  • Δ_MAX_DESIGN = Δ_MAX_THΔ_LOSS (แต่ตรวจสอบ P ≤ P_MAX_Allowable)

• การชดเชยอุณหภูมิ: คำนวณΔΔที่เกิดจากการขยายตัวทางความร้อน/การหดตัวเพื่อให้แน่ใจว่า:

  • Δ_eff_working> 0 (ไม่มีการคลาย)
  • ความดันที่สอดคล้องกัน≤ p_max_allowable (ไม่มีการแตกร้าว)

iii. เคล็ดลับการปฏิบัติเพื่อเพิ่มอายุขัยสูงสุด

1. หลักคำสอนของค่าเฉลี่ย

• การรบกวนการออกแบบที่ดีที่สุดมักจะอยู่ที่ 60–75% ของΔ_max_designให้ระยะขอบความปลอดภัยในขณะที่หลีกเลี่ยงการ จำกัด ความเครียด

2. ความอดทน - เส้นชีวิตของความแม่นยำ

• บรรลุค่าการออกแบบผ่านความคลาดเคลื่อนที่เข้มงวด (เกรดพอดีทั่วไป: H7/S6, H7/U6)

3. พื้นผิวเสร็จสิ้น

• ลดความขรุขระ (RA ≤ 1.6 μm) ทั้งในบูชและรูฐานเพื่อลดการสูญเสียการกดและปรับปรุงความสม่ำเสมอของความเครียด

4. วิธีการประกอบ

• กด Fitting: ต้องใช้คำแนะนำที่แม่นยำ, ความดันสม่ำเสมอ, น้ำมันหล่อลื่น (เช่นโมลิบดีนัมซัลไฟด์วาง) และความเร็วในการกดควบคุม

• การประกอบอุณหภูมิแตกต่าง (แนะนำ):

  • หดตัวลง: ความร้อนรูฐาน
  • การขยายการขยาย: เย็นบูชทองแดง (เช่นไนโตรเจนเหลว)
  • ข้อดี: ความเครียดที่สม่ำเสมอความเสียหายจากการประกอบน้อยที่สุดการรับรู้ที่แม่นยำของการรบกวนเชิงทฤษฎี

5. เสริมสร้างบุชชิ่ง

• การอัพเกรดวัสดุ: ใช้โลหะผสมทองแดงที่มีความแข็งแรงสูงและทนต่อการสึกหรอ (เช่นอลูมิเนียมบรอนซ์ QA110-4-4, ดีบุกบรอนซ์ QSN7-0.2)

• การเพิ่มประสิทธิภาพโครงสร้าง:

  • เพิ่มความหนาของผนังสำหรับความสามารถในการรับน้ำหนักที่สูงขึ้น
  • เพิ่มสล็อตบรรเทาความเครียดในพื้นที่ที่ไม่มีภาระเพื่อลดความเข้มข้นของความเครียดในท้องถิ่น

6. การหล่อลื่นและการบำรุงรักษา

• ตรวจสอบการหล่อลื่นอย่างต่อเนื่องและมีประสิทธิภาพระหว่างการเจาะบูชและเพลา
• ตรวจสอบเสียงรบกวนที่ผิดปกติอุณหภูมิหรือการคลายและแก้ไขปัญหาอย่างสม่ำเสมอ

iv. สรุป: ความสมดุลคือกุญแจสำคัญ

การยืดอายุการใช้งานของบูชเพลตทองแดงไม่ได้เกี่ยวกับ“ ความแน่นยิ่งกว่า” มันเกี่ยวข้องกับการปรับสมดุล: แน่นพอที่จะป้องกันการหลวม แต่ยังไม่แน่นจนเกินขีด จำกัด ความเครียดของวัสดุ - สิ่งนี้ต้องการ:

• การคำนวณที่แม่นยำโดยใช้วิธีห้าขั้นตอน
• การแก้ไขที่ดีโดยพิจารณาจากความขรุขระวิธีการประกอบและผลกระทบอุณหภูมิ
• การผลิตที่พิถีพิถันด้วยความอดทนอย่างเข้มงวดและคุณภาพพื้นผิว
• การประกอบที่ดีที่สุดการจัดลำดับความสำคัญของวิธีการแตกต่างของอุณหภูมิ
• การเลือกวัสดุที่ดีที่สุดและการออกแบบโครงสร้าง
• การบำรุงรักษาอย่างมีสติด้วยการหล่อลื่นและการตรวจสอบที่เหมาะสม

สำหรับสภาพการทำงานที่รุนแรงหรือการออกแบบใหม่ การวิเคราะห์องค์ประกอบ จำกัด (FEA) และการทดสอบอายุการใช้งานทางกายภาพขนาดเล็กเป็นสิ่งจำเป็นในการตรวจสอบการออกแบบที่พอดี การรวมทฤษฎีเข้ากับการฝึกฝนทำให้มั่นใจได้ว่าบูชเพลตทองแดงจะบรรลุอายุขัยที่ยาวนานขึ้นช่วยให้การใช้งานอุปกรณ์ที่ราบรื่นและเชื่อถือได้มากขึ้น
