แผ่นทองแดงกราไฟท์คืออะไร และผลิตได้อย่างไร

แผ่นทองแดงกราไฟต์ถูกนำมาใช้กันอย่างแพร่หลายในงานอุตสาหกรรมเนื่องจากมีการผสมผสานที่ยอดเยี่ยมของความแข็งแรง ความต้านทานต่อการสึกหรอ และคุณสมบัติในการหล่อลื่นในตัวเอง พบได้ทั่วไปในตลับลูกปืน บูช และส่วนประกอบเลื่อน แผ่นเหล่านี้ได้รับการออกแบบมาเพื่อลดแรงเสียดทานและปรับปรุงอายุการใช้งานของเครื่องจักร การทำความเข้าใจว่าเพลตบรอนซ์กราไฟต์คืออะไรและวิธีการผลิตเป็นสิ่งจำเป็นสำหรับวิศวกร นักออกแบบ และผู้เชี่ยวชาญด้านการบำรุงรักษาในหลายอุตสาหกรรม

1. ก. คืออะไร แผ่นทองแดงกราไฟท์ ?

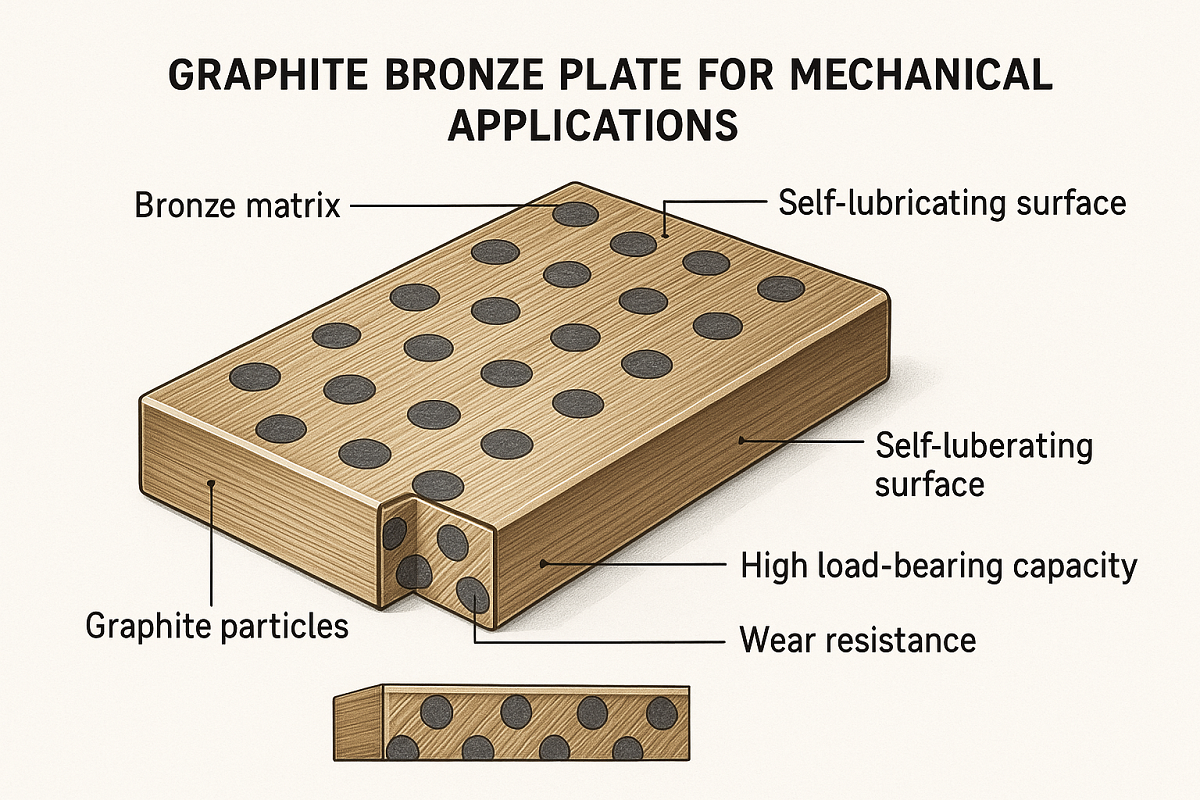

แผ่นทองแดงกราไฟท์คือก วัสดุคอมโพสิตประกอบด้วยทองสัมฤทธิ์ฝังอยู่กับอนุภาคกราไฟท์ . บรอนซ์ให้ความแข็งแรงของโครงสร้าง ความสามารถในการรับน้ำหนัก และความต้านทานต่อการสึกหรอ ในขณะที่กราไฟท์ทำหน้าที่เป็นสารหล่อลื่นที่เป็นของแข็ง ช่วยลดแรงเสียดทานระหว่างชิ้นส่วนที่เคลื่อนไหว การผสมผสานนี้ทำให้แผ่นทองแดงกราไฟท์เหมาะสำหรับการใช้งานที่การหล่อลื่นแบบธรรมดาทำได้ยากหรือเป็นไปไม่ได้

ลักษณะสำคัญของแผ่นทองแดงกราไฟท์

ความสามารถในการรับน้ำหนักสูง : โครงสร้างโลหะของ Bronze รองรับน้ำหนักมากโดยไม่เสียรูป

การหล่อลื่นด้วยตนเอง : อนุภาคกราไฟท์จะสร้างชั้นหล่อลื่นระหว่างพื้นผิว ช่วยลดแรงเสียดทานและการสึกหรอ

ความต้านทานการสึกหรอ : โครงสร้างคอมโพสิตช่วยให้มั่นใจได้ถึงความทนทานภายใต้การเลื่อนหรือการหมุนซ้ำๆ

ทนต่ออุณหภูมิ : ความเสถียรของกราไฟท์ที่อุณหภูมิสูงช่วยให้เพลตทำงานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมที่มีความต้องการสูง

ความต้านทานการกัดกร่อน : ความต้านทานการกัดกร่อนตามธรรมชาติของบรอนซ์ช่วยยืดอายุการใช้งานของแผ่นในสภาพแวดล้อมต่างๆ

การใช้งานของแผ่นทองแดงกราไฟท์ได้แก่ ตลับลูกปืนเลื่อน บูชปั๊ม ชิ้นส่วนเครื่องจักรอุตสาหกรรม และชิ้นส่วนยานยนต์ โดยเฉพาะอย่างยิ่งในสถานการณ์ที่การบำรุงรักษาการหล่อลื่นเป็นประจำมีความท้าทาย

2. วัสดุที่ใช้ในแผ่นทองแดงกราไฟท์

ประสิทธิภาพของแผ่นทองแดงกราไฟท์ขึ้นอยู่กับคุณภาพและองค์ประกอบของวัสดุ:

เมทริกซ์สีบรอนซ์ : โดยทั่วไปจะประกอบด้วย ทองแดงและดีบุก ซึ่งบางครั้งอาจมีองค์ประกอบอื่นๆ ในปริมาณเล็กน้อย เช่น ตะกั่วหรืออะลูมิเนียม ซึ่งช่วยเพิ่มคุณสมบัติทางกล

อนุภาคกราไฟท์ : กราไฟท์กระจายตัวสม่ำเสมอภายในบรอนซ์ โดยทำหน้าที่เป็นองค์ประกอบในการหล่อลื่นในตัวเอง ขนาดและความเข้มข้นของอนุภาคกราไฟท์มีอิทธิพลต่อแรงเสียดทาน ความสามารถในการรับน้ำหนัก และความต้านทานการสึกหรอของแผ่น

การเลือกส่วนผสมที่เหมาะสมของโลหะผสมทองแดงและปริมาณกราไฟท์เป็นสิ่งสำคัญสำหรับการปรับสมดุล ความแข็งแรงทางกล ประสิทธิภาพการหล่อลื่น และความทนทานในการใช้งาน .

3. กระบวนการผลิตแผ่นทองแดงกราไฟท์

แผ่นทองแดงกราไฟท์ผลิตขึ้นโดยใช้กระบวนการพิเศษเพื่อให้แน่ใจว่ากราไฟท์มีการกระจายตัวสม่ำเสมอและประสิทธิภาพคุณภาพสูง ขั้นตอนหลัก ได้แก่ :

ก) การเตรียมโลหะผสม

โลหะผสมทองแดงจะถูกหลอมในเตาเผา และองค์ประกอบที่จำเป็น (ดีบุก ตะกั่ว หรืออลูมิเนียม) จะถูกเติมเข้าไปเพื่อให้ได้คุณสมบัติทางกลที่ต้องการ

b) การรวมตัวกันของกราไฟท์

ผงกราไฟท์หรือเม็ดต่างๆ ผสมลงในทองสัมฤทธิ์หลอมเหลว หรือเพิ่มระหว่างการหล่อเพื่อสร้างการกระจายตัวที่สม่ำเสมอ สัดส่วนของกราไฟท์ได้รับการควบคุมอย่างระมัดระวังเพื่อให้ได้การหล่อลื่นที่เหมาะสมที่สุดโดยไม่กระทบต่อความแข็งแกร่ง

c) การหล่อหรือการกลิ้ง

ส่วนผสมนั้นก็คือ หล่อเป็นแผ่นหรือแท่ง และระบายความร้อนภายใต้สภาวะควบคุม ผู้ผลิตบางรายก็ใช้เช่นกัน กระบวนการรีดหรือการอัดขึ้นรูป เพื่อให้ได้ความหนาและพื้นผิวที่ต้องการ

d) การหลอมและการบำบัดความร้อน

การอบชุบด้วยความร้อนถูกนำมาใช้เพื่อลดความเครียดภายในและเพิ่มคุณสมบัติทางกลของเมทริกซ์บรอนซ์ ขั้นตอนนี้ช่วยให้แน่ใจว่าเพลตจะรักษาเสถียรภาพภายใต้ภาระการปฏิบัติงาน

e) การตัดเฉือนพื้นผิวและการตกแต่ง

จานก็แล้ว. ตัด บด หรือขัดเงา เพื่อขนาดที่แม่นยำและความทนทานต่อพื้นผิว ช่วยให้มั่นใจได้ถึงพื้นผิวสัมผัสที่เรียบและประสิทธิภาพที่สม่ำเสมอในการใช้งานตลับลูกปืนหรือการเลื่อน

ฉ) การตรวจสอบคุณภาพ

ในที่สุดจานก็ผ่าน การตรวจสอบความถูกต้องของมิติ ความแข็ง การกระจายตัวของกราไฟท์ และคุณภาพพื้นผิว . ขั้นตอนนี้ช่วยให้แน่ใจว่าแต่ละเพลตตรงตามข้อกำหนดที่เข้มงวดสำหรับการใช้งานทางอุตสาหกรรม

4. ข้อดีของวิธีการผลิตนี้

การผสมผสานระหว่างการหล่อ การอบชุบด้วยความร้อน และการตัดเฉือนที่มีความแม่นยำ ทำให้เกิดข้อดีหลายประการ:

การกระจายตัวของกราไฟท์สม่ำเสมอเพื่อประสิทธิภาพการหล่อลื่นในตัวเองที่สม่ำเสมอ

เพิ่มความแข็งแรงทางกลและความต้านทานการสึกหรอของเมทริกซ์บรอนซ์

ความสามารถในการผลิตเพลทในขนาดและความหนาต่างๆ ตามความต้องการทางอุตสาหกรรมที่หลากหลาย

ความน่าเชื่อถือสูงและอายุการใช้งานยาวนานในการใช้งานหนักหรือที่อุณหภูมิสูง

บทสรุป

แผ่นทองแดงกราไฟท์มี วัสดุคอมโพสิตที่ออกแบบทางวิศวกรรม ที่ผสมผสานความแข็งแรงและความทนทานของทองแดงเข้ากับคุณสมบัติการหล่อลื่นในตัวเองของกราไฟท์ การผลิตประกอบด้วยการเตรียมโลหะผสมอย่างระมัดระวัง การผสมกราไฟท์ การหล่อ การอบชุบด้วยความร้อน และการตัดเฉือนที่มีความแม่นยำเพื่อให้มั่นใจในประสิทธิภาพสูง เพลตเหล่านี้จำเป็นสำหรับเครื่องจักรอุตสาหกรรม ส่วนประกอบยานยนต์ และการใช้งานอื่นๆ ลดแรงเสียดทาน ความต้านทานการสึกหรอ และความทนทาน มีความสำคัญ การทำความเข้าใจองค์ประกอบของวัสดุและกระบวนการผลิตช่วยให้วิศวกรและนักออกแบบเลือกแผ่นทองแดงกราไฟท์ที่เหมาะสมสำหรับข้อกำหนดการปฏิบัติงานเฉพาะ
