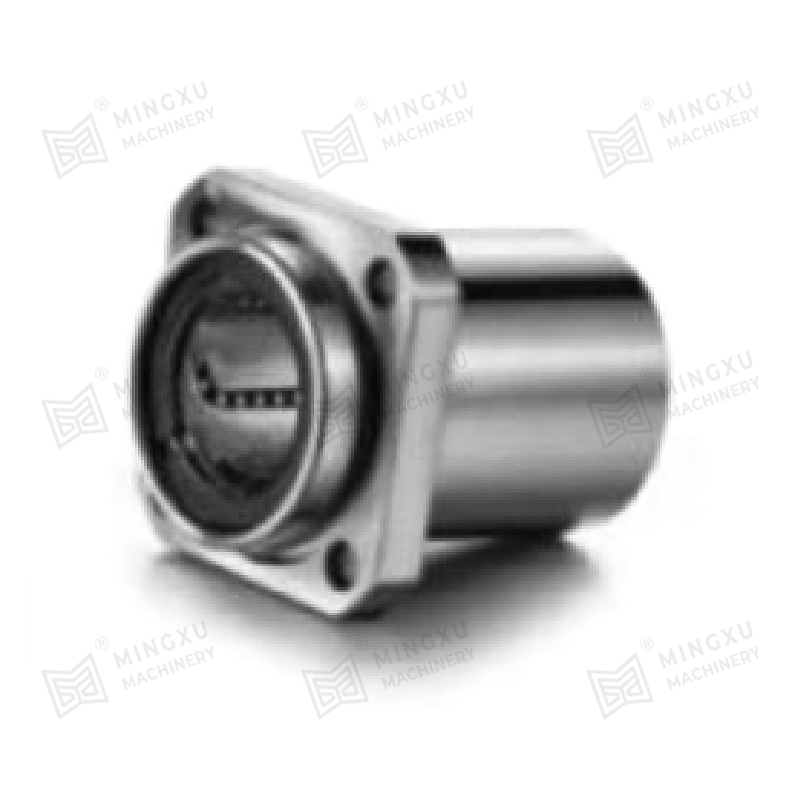

LMFP/LMKP/LMHP Pilot Pilot Flanged Motion Motion Bearing

ตลับลูกปืนการเคลื่อนที่เชิงเส้นของนักบินได้รับการออกแบบด้วยกลไกการเลื่อนอเนกประสงค์ที่สามารถรวมทั้งล้อเลื่อนที่มีความแม่นยำ, ลูกกลิ้งความจุสูง, ชุดลูกกลิ้งเข็มหรือแผ่นสไลด์พิเศษขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน การออกแบบหลักนี้ได้รับการปรับปรุงเพิ่มเติมโดยพื้นผิวทรงกลมด้านนอกแบบบูรณาการและหน้าแปลนติดตั้งที่แข็งแรง คุณสมบัติที่แตกต่างที่สำคัญของแบริ่งนี้คือรูปทรงเรขาคณิตภายในที่ดีที่สุดซึ่งรวมถึงความดันและมุมสัมผัสที่กำหนดไว้อย่างแม่นยำ มุมเหล่านี้ได้รับการปรับเทียบอย่างระมัดระวังเพื่อให้แบริ่งสามารถจัดการโหลดตามแนวแกนได้อย่างมีประสิทธิภาพในขณะที่ยังคงความแข็งแกร่งของโครงสร้างที่ยอดเยี่ยมและความแม่นยำในการหมุนตลอดวงจรการปฏิบัติงาน

ส่วนประกอบหน้าแปลนมีบทบาทสำคัญโดยการจัดหาอินเทอร์เฟซสิ่งที่แนบมาที่แข็งแกร่งช่วยให้แบริ่งยึดติดกับเฟรมเครื่องมือเครื่องจักรได้อย่างปลอดภัยที่อยู่อาศัยอุปกรณ์หรือการสนับสนุนโครงสร้างด้วยความพยายามในการจัดตำแหน่งน้อยที่สุด แบริ่งนี้เก่งในการเรียกร้องสภาพแวดล้อมทางอุตสาหกรรมที่ความต้านทานต่อแรงตามแนวแกนหนักและการควบคุมการหมุนที่แม่นยำเป็นสิ่งจำเป็นทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีประสิทธิภาพสูงเช่นแกนเครื่องมือเครื่องจักรที่แม่นยำระบบกันสะเทือนยานพาหนะรถไฟ

ได้รับใบเสนอราคา

PREV：LMFP…L/LMKP…L/LMHP…L ตลับลูกปืนเคลื่อนที่เชิงเส้นที่มีตำแหน่งกว้างสองเท่าของนักบิน NEXT：LMF…L/LMK…L/LMH…L ตลับลูกปืนเคลื่อนที่เชิงเส้นหน้าแปลนกว้างสองเท่า

การแนะนำสินค้า
พารามิเตอร์
คำอธิบายวัสดุ
ติดต่อเรา

คุณสมบัติของสินค้า

1 สามารถทำงานได้ยาวนานภายใต้สภาวะไร้น้ำมัน

2 เหมาะสำหรับสภาพการทำงานที่ความเร็วต่ำและงานหนักมากกว่า พร้อมความต้านทานการสึกหรอที่ดีและ แรงเสียดทานต่ำมาก

3 เหมาะสำหรับสถานการณ์ที่ฟิล์มน้ำมันก่อตัวยาก เช่น ลูกสูบ การหมุน และ การเคลื่อนไหวไม่ต่อเนื่อง

4 ทนต่อการกัดกร่อนและออกซิเดชั่น

5 อายุการใช้งานยาวนานและไม่ต้องบำรุงรักษา

เหตุใดจึงเลือกตลับลูกปืน Oilless

ลดต้นทุนการผลิต

ไม่จำเป็นต้องมีอุปกรณ์จ่ายน้ำมัน รูฉีดน้ำมัน หรือน้ำมัน การประมวลผลแบบร่องซึ่งสามารถประหยัดต้นทุนการผลิตได้อย่างมาก

ลดต้นทุนการดำเนินงาน

ลดการใช้น้ำมันหล่อลื่นอย่างมาก ลดการบำรุงรักษาอุปกรณ์ และหลีกเลี่ยงอันตรายที่ซ่อนอยู่ซึ่งเกิดจากการจ่ายน้ำมันไม่เพียงพอลดลงอย่างมีประสิทธิภาพ ต้นทุนการดำเนินงาน

ลดระยะเวลาการออกแบบ

การออกแบบที่ปราศจากน้ำมันทำให้โครงสร้างผลิตภัณฑ์ง่ายขึ้นและช่วยประหยัดเวลาในการออกแบบได้อย่างมีประสิทธิภาพ เราเป็นมืออาชีพ ซัพพลายเออร์ ODM ของ LMFP/LMKP/LMHP Pilot Pilot Flanged Motion Motion Bearing

เอื้อต่อการคุ้มครองสิ่งแวดล้อม

ไม่จำเป็นต้องรีไซเคิลน้ำมันเสียซึ่งเป็นประโยชน์ต่อการปกป้องสิ่งแวดล้อมด้วย

ฟิลด์แอปพลิเคชัน

อุณหภูมิสูง

·โรงงานเหล็ก

·เตาถลุง

·อุปกรณ์อบแห้ง

·เตาอบเบเกอรี่

·ตัวควบคุมความร้อน

กันน้ำ

·ประตูเขื่อน

·ปั๊มน้ำ

·โครงสร้างสวิตช์ของไหล

·โครงสร้างนอกชายฝั่ง

·อุปกรณ์ท่าเรือและเครื่องทำตะกอน

อุตสาหกรรมเคมี

·โรงงานเคมี

·อุปกรณ์ไฟฟ้า

·อุปกรณ์บำบัดน้ำเสีย

·เครื่องจักรย้อมสี

·อุปกรณ์การกลั่นน้ำมันและสารเคมี

พลังงาน

·พลังลม

·พลังงานใหม่

เรือ

·เครนดาดฟ้า

·สมอ

·ฝาครอบฟัก

·แขนหางเสือ

·เครื่องจักรยกและอุปกรณ์ยกแหวน

การผลิตรถยนต์

· แม่พิมพ์ปั๊ม

·โครงสร้างการเชื่อม

·สายการพ่นสีและการอบแห้ง

·สายพานลำเลียงโลหะ

·เครื่องมือเครื่องจักร

อุตสาหกรรมหนัก

·เครื่องจักรโรงงานท่อเหล็ก

·โรงงานยางและกระดาษ

·โรงไฟฟ้า

·การเชื่อมต่อสลับของเครื่องจักรฉีดแม่พิมพ์

การก่อสร้าง การทำเหมือง กำลังโหลด

·เครื่องผสม เครื่องบด เครื่องบด

·เครื่องจักรก่อสร้าง

·อุปกรณ์การทำเหมือง

· ตลับลูกปืนก้านสูบ

สะพานและรางยก

·แบริ่งสะพาน

·คาน สะพาน สะพานแขวน

·เครื่องปฏิกรณ์ที่เกี่ยวข้องกับพลังงานนิวเคลียร์

·เครื่องกำเนิดไอน้ำ

lMf (k) P - UU (Resin ReTainer)

ประเภทนี้เป็นชุดตัวชี้วัดที่ใช้กันอย่างแพร่หลายในเอเชียและ
ประเทศอื่น ๆ

ทุกรุ่นสามารถทำได้ด้วยการชุบ Nickle ตามความต้องการของลูกค้าด้วยฟังก์ชั่นของการป้องกันสนิม


lMfP - UU	lMKP ··· UU

เล็กน้อย เพลา เส้นผ่าศูนย์กลาง มม.	lMFP ··· UU	น้ำหนัก (9)	LMKP ··· UU	น้ำหนัก (g)	มิติหลักและความอดทน
					ดร.		d		L
					มม.	ความอดทนμm	มม.	ความอดทนμm	มม.	ความอดทนμm
6	lmfp6uu	24	lmkp6uu	18	6	0 -9	12	0 -13	19	± 300
8	lmfp8uu	37	lmkp8uu	29	8		15		24
10	lmfp10uu	72	lmkp10uu	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	lmfp13uu	88	lmkp13uu	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	lmfp20uu	180	lmkp20uu	145	20	0 -10	32	0 -19	42
25	lmfp25uu	340	lmkp25uu	300	25		40		59	0 -300
30	lmfp30uu	470	lmkp30uu	375	30		45		64
35	lmfp35uu	650	lmkp35uu	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1,060	LMKP40UU	880	40		60		80
50	lmfp50uu	2,200	lmkp50uu	2,000	50		80		100
60	LMFP60UU	3,000	lmkp60uu	2,560	60	0 -15	90	0 -25	110

มิติหลักและความอดทน								ความผิดปกติμm	ความทะลึ่ง μm	คะแนนโหลดพื้นฐาน
หน้าแปลน										คะแนนโหลดพื้นฐาน
ฉัน มม.	dF มม.	K มม.	T มม.	dP มม.	x มม.	y มม.	Z มม.			พลวัต C N	คงที่ ร่วม N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1,570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3.140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

LMF (K) P ··· Gอัน (ตัวยึดที่ทนอุณหภูมิสูง)


LMFP ··· Gอัน		LMKP ··· GA

เล็กน้อย เพลา เส้นผ่าศูนย์กลาง มม.	LMFP ··· GA	น้ำหนัก (g)	LMKP ··· GA	น้ำหนัก (g)	มิติหลักและความอดทน
					ดร.		d		L
					มม.	ความอดทนμm	มม.	ความอดทนμm	มม.	ความอดทนμm
6	lmfp6ga	25.3	lmkp6ga	19.3	6	0 -9	12	0 -13	19	± 300
8	lmfp8ga	39.3	lmkp8ga	31.3	8		15		24
10	lmfp10ga	74.5	lmkp10ga	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	lmfp13ga	95	lmkp13ga	79	13		23		32
16	lmfp16ga	137	lmkp16ga	121	16		28		37
20	lmfp20ga	205	lmkp20ga	170	20	0 -10	32	0 -19	42
25	lmfp25ga	402	lmkp25ga	362	25		40		59	0 -300
30	lmfp30ga	546	lmkp30ga	451	30		45		64
35	lmfp35ga	789	lmkp35ga	659	35	0 -12	52	0 -22	70
40	lmfp40ga	1,205	lmkp40ga	1,025	40		60		80
50	lmfp50ga	2,200	lmkp50ga	2,000	50		80		100
60	lmfp60ga	3,000	lmkp60ga	2,560	60	0 -15	90	0 -25	110

มิติหลักและความอดทน								ความผิดปกติμm	Squareness μm	คะแนนโหลดพื้นฐาน
หน้าแปลน										คะแนนโหลดพื้นฐาน
ฉัน มม.	DF มม.	K มม.	T มม.	DP มม.	x มม.	y มม.	Z มม.			พลวัต C N	คงที่ ร่วม N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1,180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1,570
10	74	58	10	60	6.6	11	6.1			1,570	2,740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

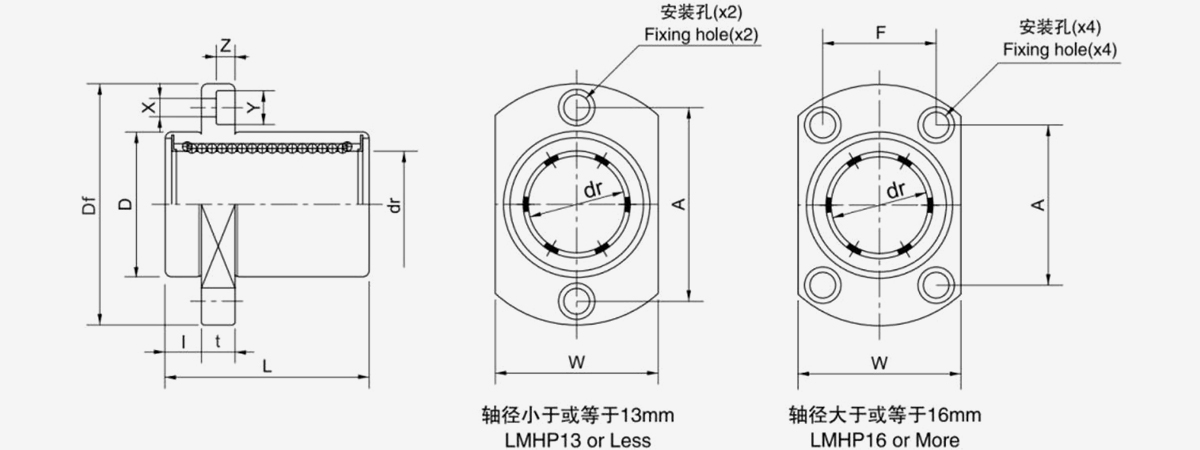

LMHP ··· UU (Resin ReTainer)

เล็กน้อย เพลา เส้นผ่าศูนย์กลาง มม.	LMHP ··· UU	น้ำหนัก (g)	มิติหลักและความอดทน
			ดร.		D		L
			มม.	ความอดทนμm	มม.	ความอดทนμm	มม.	ความอดทนμm
6	lmhp6uu	21	6	0 -9	12	0 -13	19	± 300
8	lmhp8uu	33	8		15		24
10	lmhp10uu	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	lmhp13uu	81	13		23		32
16	LMHP16UU	112	16		28		37
20	lmhp20uu	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	lmhp30uu	388	30		45		64
35	lmhp35uu	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	lmhp50uu	2,037	50		80		100

มิติหลักและความอดทน									ความผิดปกติμm	Squareness μm	คะแนนโหลดพื้นฐาน
หน้าแปลน											คะแนนโหลดพื้นฐาน
ฉัน มม.	DF มม.	W มม.	t มม.	A มม.	F มม.	x มม.	y มม.	Z มม.			พลวัต ซีเอ็นเอ็น	คงที่ คอน
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

LMHP ··· GA (ตัวยึดที่ทนอุณหภูมิสูง)


LMHP ··· GA

เล็กน้อย เพลา เส้นผ่าศูนย์กลาง มม.	LMHP ··· GA	น้ำหนัก (g)	มิติหลักและความอดทน
			ดร.		D		L
			มม.	ความอดทนμm	มม.	ความอดทนμm	มม.	ความอดทนμm
6	lmhp6ga	22.3	6	0 -9	12	0 -13	19	± 300
8	lmhp8ga	35.3	8		15	0 -13	24
10	lmhp10ga	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	lmhp13ga	88	13		23		32
16	LMHP16GA	129	16		28		37
20	lmhp20ga	192	20	0 -10	32	0 -19	42
25	lmhp25ga	387	25		40		59	0 -300
30	lmhp30ga	464	30		45		64
35	lmhp35ga	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1,065	40	0 -12	60	0 -22	80
50	lmhp50ga	2,037	50		80		100

มิติหลักและความอดทน									ความผิดปกติμm	Squareness μm	คะแนนโหลดพื้นฐาน
หน้าแปลน											คะแนนโหลดพื้นฐาน
ฉัน มม.	DF มม.	W มม.	t มม.	A มม.	F มม.	x มม.	y มม.	Z มม.			พลวัต C N	คงที่ ร่วม N
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	-	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2,160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

องค์ประกอบของวัสดุและคุณสมบัติของวัสดุ
วัสดุ	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
ความหนาแน่น	8.0	8.9	7.8	8.9	8.0
ความแข็ง HB	>210	>70	>150	>95	>250
ความต้านแรงดึง N/มม.²	>750	>200	>600	>260	>800
ความแข็งแรงของผลผลิต N/mm²	>450	>90	>260	>150	>450
การยืดตัว%	>12	>15	>10	>৪	>800
สัมประสิทธิ์การขยายตัวเชิงเส้น 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
จำกัดอุณหภูมิ ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
สูงสุด โหลด N/มม.²	100	60	50	70	120
สูงสุด ความเร็ว (แห้ง) ม./นาที	15	10	20	10	15
สูงสุด PV N/มม.²*ม./นาที	200	60	60	80	200
แรงอัดของการเสียรูปถาวร 300N/มม.²	<0.01	<0.05	<0.04	<0.05	<0.05
* มีความต้องการจำนวนมากด้วยวัสดุพิเศษ

การแลกเปลี่ยนวัสดุฐาน
รหัสวัสดุ	แบรนด์จีน GB1176-87	นานาชาติ ISO 1338	เยอรมนี ดิน	ญี่ปุ่น JIS	อเมริกา มาตรฐาน ASTM (UNS)	อังกฤษ วิทยาศาสตรบัณฑิต	อิตาลี เจเอ็ม	เงื่อนไขที่บังคับใช้
JDB หล่อบรอนซ์	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	ดิน1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	เจเอ็ม18-1	โหลดสูง ความเร็วต่ำ นิยมใช้
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	ดิน1705 G-CuSn5ZnPb	H5111 พ.ศ. 6	B30-92 C83600	แอลจี2	เจเอ็ม7-15	โหลดปานกลาง ความเร็วต่ำ นิยมใช้
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	ดิน17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	เอบี2	เจเอ็ม3-15	โหลดปานกลาง, ความเร็วปานกลาง, ใช้กันทั่วไป
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	เจเอ็ม1-15	โหลดกลาง ความเร็วต่ำ นิยมใช้
เจดีบี-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	ดิน1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	เจเอ็ม18-1	โหลดสูงเกิน ความเร็วต่ำ ใช้โหลดสูง

น้ำมันหล่อลื่นที่เป็นของแข็ง
น้ำมันหล่อลื่น	คุณสมบัติ	การใช้งานทั่วไป
SL1 เพิ่มกราไฟท์	ทนทานต่อสารเคมีได้ดีเยี่ยม การโจมตีและแรงเสียดทานต่ำ ขีดจำกัดอุณหภูมิ 400 ℃	เหมาะสำหรับเครื่องจักรทั่วไปและ ภายใต้บรรยากาศ
SL4 เพิ่ม PTFE	แรงเสียดทานต่ำที่สุดและการหล่อลื่นของน้ำได้ดี ขีดจำกัดอุณหภูมิ 300 ℃	เรือ กังหันไฮดรอลิก กังหันแก๊ส ฯลฯ
