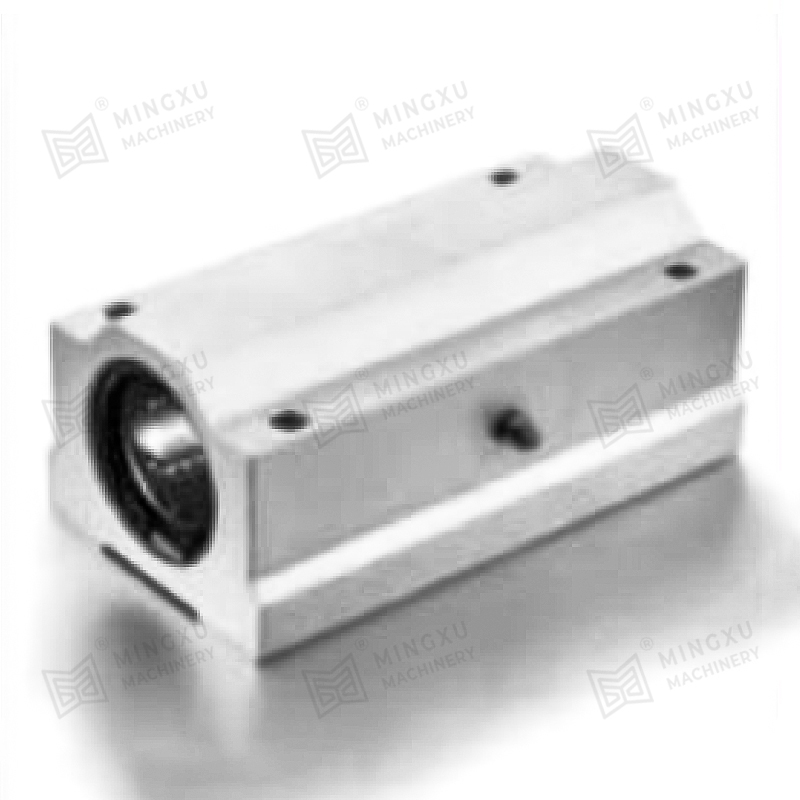

SC/SC … L/SC …หน่วยอลูมิเนียมสไลด์

ชุดสไลด์อลูมิเนียมมาตรฐาน SC ได้รับการออกแบบมาเพื่อการติดตั้งที่ง่ายโดยใช้สกรูเพื่อใช้ประโยชน์จากความเข้ากันได้ตามธรรมชาติระหว่างตลับลูกปืนเชิงเส้นและกลไกการยึดแบบเกลียว วิธีการนี้ช่วยให้การประกอบอย่างรวดเร็วและมีประสิทธิภาพเข้าสู่ระบบกลไกด้วยตลับลูกปืนเชิงเส้นแบบบูรณาการที่ให้การเคลื่อนไหวตามแนวแกนที่ราบรื่นและแม่นยำตามรางนำของสไลด์

ชุดสไลด์อลูมิเนียมที่มีความยาวยาวขยายออกไปพร้อมกับแบริ่งลูกบอลเคลื่อนที่เชิงเส้นมาตรฐานสองตัวซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักและความเสถียรในระหว่างการดำเนินการตามจังหวะยาว การตั้งค่าแบบคู่นี้ช่วยให้มั่นใจได้ถึงการกระจายแรงลดการสึกหรอบนส่วนประกอบแต่ละตัวและเพิ่มความทนทานของหน่วยสไลด์-ทำให้มันเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องใช้การเคลื่อนที่เชิงเส้นอย่างต่อเนื่องในระยะทางไกล

อีกทางเลือกหนึ่งหน่วยสไลด์อลูมิเนียมขนาดกะทัดรัดของ SC … S Slide Slide ได้รวมแบริ่งลูกบอลการเคลื่อนไหวเชิงเส้นมาตรฐานเดียวให้การออกแบบที่เล็กลงและประหยัดพื้นที่ได้มากขึ้นโดยไม่ต้องเสียสละประสิทธิภาพการเคลื่อนที่เชิงเส้นที่จำเป็น สิ่งนี้ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอพพลิเคชั่นที่มีพื้นที่ จำกัด นำเสนอสมดุลที่เชื่อถือได้ของขนาดและฟังก์ชันการทำงานในงานแนวทางเชิงเส้น

ได้รับใบเสนอราคา

PREV：No previous article NEXT：ชุดสไลด์อะลูมิเนียมปรับระยะห่าง SCJ (รวมตามร่องเพลา)

การแนะนำสินค้า
พารามิเตอร์
คำอธิบายวัสดุ
ติดต่อเรา

คุณสมบัติของสินค้า

1 สามารถทำงานได้ยาวนานภายใต้สภาวะไร้น้ำมัน

2 เหมาะสำหรับสภาพการทำงานที่ความเร็วต่ำและงานหนักมากกว่า พร้อมความต้านทานการสึกหรอที่ดีและ แรงเสียดทานต่ำมาก

3 เหมาะสำหรับสถานการณ์ที่ฟิล์มน้ำมันก่อตัวยาก เช่น ลูกสูบ การหมุน และ การเคลื่อนไหวไม่ต่อเนื่อง

4 ทนต่อการกัดกร่อนและออกซิเดชั่น

5 อายุการใช้งานยาวนานและไม่ต้องบำรุงรักษา

เหตุใดจึงเลือกตลับลูกปืน Oilless

ลดต้นทุนการผลิต

ไม่จำเป็นต้องมีอุปกรณ์จ่ายน้ำมัน รูฉีดน้ำมัน หรือน้ำมัน การประมวลผลแบบร่องซึ่งสามารถประหยัดต้นทุนการผลิตได้อย่างมาก

ลดต้นทุนการดำเนินงาน

ลดการใช้น้ำมันหล่อลื่นอย่างมาก ลดการบำรุงรักษาอุปกรณ์ และหลีกเลี่ยงอันตรายที่ซ่อนอยู่ซึ่งเกิดจากการจ่ายน้ำมันไม่เพียงพอลดลงอย่างมีประสิทธิภาพ ต้นทุนการดำเนินงาน

ลดระยะเวลาการออกแบบ

การออกแบบที่ปราศจากน้ำมันทำให้โครงสร้างผลิตภัณฑ์ง่ายขึ้นและช่วยประหยัดเวลาในการออกแบบได้อย่างมีประสิทธิภาพ เราเป็นมืออาชีพ ซัพพลายเออร์ ODM ของ SC/SC … L/SC …หน่วยอลูมิเนียมสไลด์

เอื้อต่อการคุ้มครองสิ่งแวดล้อม

ไม่จำเป็นต้องรีไซเคิลน้ำมันเสียซึ่งเป็นประโยชน์ต่อการปกป้องสิ่งแวดล้อมด้วย

ฟิลด์แอปพลิเคชัน

อุณหภูมิสูง

·โรงงานเหล็ก

·เตาถลุง

·อุปกรณ์อบแห้ง

·เตาอบเบเกอรี่

·ตัวควบคุมความร้อน

กันน้ำ

·ประตูเขื่อน

·ปั๊มน้ำ

·โครงสร้างสวิตช์ของไหล

·โครงสร้างนอกชายฝั่ง

·อุปกรณ์ท่าเรือและเครื่องทำตะกอน

อุตสาหกรรมเคมี

·โรงงานเคมี

·อุปกรณ์ไฟฟ้า

·อุปกรณ์บำบัดน้ำเสีย

·เครื่องจักรย้อมสี

·อุปกรณ์การกลั่นน้ำมันและสารเคมี

พลังงาน

·พลังลม

·พลังงานใหม่

เรือ

·เครนดาดฟ้า

·สมอ

·ฝาครอบฟัก

·แขนหางเสือ

·เครื่องจักรยกและอุปกรณ์ยกแหวน

การผลิตรถยนต์

· แม่พิมพ์ปั๊ม

·โครงสร้างการเชื่อม

·สายการพ่นสีและการอบแห้ง

·สายพานลำเลียงโลหะ

·เครื่องมือเครื่องจักร

อุตสาหกรรมหนัก

·เครื่องจักรโรงงานท่อเหล็ก

·โรงงานยางและกระดาษ

·โรงไฟฟ้า

·การเชื่อมต่อสลับของเครื่องจักรฉีดแม่พิมพ์

การก่อสร้าง การทำเหมือง กำลังโหลด

·เครื่องผสม เครื่องบด เครื่องบด

·เครื่องจักรก่อสร้าง

·อุปกรณ์การทำเหมือง

· ตลับลูกปืนก้านสูบ

สะพานและรางยก

·แบริ่งสะพาน

·คาน สะพาน สะพานแขวน

·เครื่องปฏิกรณ์ที่เกี่ยวข้องกับพลังงานนิวเคลียร์

·เครื่องกำเนิดไอน้ำ


SC … UU	เซาท์แคโรไลนา… luu	เซาท์แคโรไลนา…ซู

มาตรฐาน		คะแนนโหลดพื้นฐาน		Weignt (g)	ประเภทความยาว		คะแนนโหลดพื้นฐาน		Weignt (g)	สั้นลง
แบบอย่าง	แบริ่งซับใน	พลวัต C N	คงที่ ร่วม N	Weignt (g)	แบบอย่าง	แบริ่งซับใน	พลวัต ซีเอ็นเอ็น	คงที่ คอน	Weignt (g)	แบบอย่าง	แบริ่งซับใน
SC6UU	lM6UU	206	265	34	一	-	-	一	一	一	-
SC8UU	lM8UU	274	392	56	Sc8luu	2xlm8uu	431	784	94	SC8SUU	LM8UU
SC10UU	LM10UU	372	549	90	sc10luu	2xlm10uu	588	1,100	147	SC10SUU	LM10UU
SC12UU	LM12UU	510	784	112	SC12LUU	2xlm12UU	813	1,570	220	SC12SUU	LM12UU
SC13UU	LM13UU	510	784	123	sc13luu	2xlm13uu	813	1,570	245	SC13SUU	LM13UU
SC16UU	LM16UU	774	1,180	189	SC16LUU	2xlm16uu	1,230	2,350	376	SC16SUU	LM16UU
SC20UU	LM20UU	882	1,370	237	SC20LUU	2xlm20uu	1,410	2,740	476	SC20SUU	LM20UU
SC25UU	LM25UU	980	1,570	555	sc25luu	2xlm25uu	1,610	3.140	1,115	SC25SUU	LM25UU
SC30UU	lm30uu	1.570	2,740	685	sc30luu	2xlm30uu	2,450	5,490	1,375	SC30SUU	lm30uu
SC35UU	LM35UU	1,670	3,140	1,100	sc35luu	2xlm35uu	2,650	6,270	2,200	SC35SUU	LM35UU
SC40UU	LM40UU	2.160	4,020	1,600	SC40LUU	2xlm40uu	3,430	8,040	3,200	SC40SUU	LM40UU
SC50UU	LM50UU	3,820	7,940	3,350	SC50LUU	2xlm50uu	6,080	15,900	6,720	SC50SUU	LM50UU
SC60UU	LM60UU	4,700	10,000	4,720	SC60LUU	2xlm60uu	7,550	20,000	8,480	SC60SUU	LM60UU
SC80UU	LM80UU	7,350	16,000	8,100	SC80LUU	2xlm80uu	11,500	32,000	15,100	SC80SUU	LM80UU

คะแนนโหลดพื้นฐาน		น้ำหนัก (g)	ขนาด (มม.)
คะแนนโหลดพื้นฐาน			เส้นผ่านศูนย์กลางเพลามม.	ขนาดเล็กน้อย (มม.)										SC ··· UU		SC ··· Luu		SC ···ซู
ไดนามิก C N	co co n		เส้นผ่านศูนย์กลางเพลามม.	ชม.	d	W	ชม	ก	อัน	J	อี	S1 × I	S2	K	L	Kφ	lφ	LS
一	-	一	φ6	9	15	30	18	15	6	20	5	M4 × 8	φ3.4	15	25	-	一	一
260	400	36	φ8	11	17	34	22	18	6	24	5	M4 × 8	φ3.4	18	30	42	58	15.4
370	540	63	φ10	13	20	40	26	21	8	28	6	M5 × 12	φ4.3	21	35	46	68	19.5
410	590	74	φ12	15	21	42	28	24	8	30.5	5.75	M5 × 12	φ4.3	26	36	50	70	20.5
500	770	85	φ13	15	22	44	30	24.5	8	33	5.5	M5 × 12	φ4.3	26	39	50	75	20.5
770	1,170	132	φ16	19	25	50	38.5	32.5	9	36	7	M5 × 12	φ4.3	34	44	60	85	23.5
860	1,370	170	φ20	21	27	54	41	35	11	40	7	M6 × 12	φ5.2	40	50	70	96	27.4
980	1.560	405	φ25	26	38	76	51.5	42	12	54	11	M8 × 18	φ7.0	50	67	100	130	37.4
1,560	2,740	495	φ30	30	39	78	59.5	49	15	58	10	M8 × 18	φ7.0	58	72	110	140	40.9
1,660	3.130	790	φ35	34	45	90	68	54	18	70	10	M8 × 18	φ7.0	60	80	120	155	45.4
2.150	4,010	1,220	φ40	40	51	102	78	62	20	80	11	M10 × 25	φ8.7	60	90	140	175	56.4
3,820	7,930	2,300	φ50	52	61	122	102	80	25	100	11	M10 × 25	φ8.7	80	110	160	215	68.9
4,700	10,000	3,530	φ60	58	66	132	114	94	30	108	12	M12 × 25	φ10.7	90	122	180	240	78.8
7,350	16,000	7,020	φ80	75	81	162	148	125	35	138	12	M12 × 30	φ10.7	120	155	230	303	97.3


SCอี ··· UU	sce ··· luu	SCE ···ซู

มาตรฐาน		คะแนนโหลดพื้นฐาน		Weignt (g)	ประเภทความยาว		คะแนนโหลดพื้นฐาน		Weignt (g)	สั้นลง
แบบอย่าง	แบริ่งซับใน	พลวัต C N	คงที่ คอน	Weignt (g)	แบบอย่าง	แบริ่งซับใน	พลวัต ซีเอ็นเอ็น	คงที่ คอน	Weignt (g)	แบบอย่าง	แบริ่งซับใน
SCE8UU	lme8uu	260	400	60	SCE8LUU	2xlme8uu	410	800	98	SCE8SUU	lme8uu
SCE12UU	LME12UU	410	590	118	SCE12LUU	2xlme12UU	650	1,180	232	SCE12SUU	LME12UU
SCE16UU	LME16UU	770	1,170	180	sce16luu	2xlme16uu	1,230	2,340	360	SCE16SUU	LME16UU
sce20uu	lme20uu	860	1,370	245	sce20luu	2xlme20uu	1,370	2,740	490	sce20suu	lme20uu
sce25uu	lme25uu	980	1,560	550	sce25luu	2xlme25uu	1,560	3.120	1,100	sce25suu	lme25uu
SCE30UU	lme30uu	1,560	2,740	760	SCE30LUU	2xlme30uu	2,490	5,480	1,525	sce30suu	lme30uu
SCE40UU	LME40UU	2,150	4,010	1,700	sce40luu	2xlme40uu	3,440	8,020	3,400	SCE40SUU	LME40UU
SCE50UU	lme50uu	3,820	7,930	2,950	SCE50LUU	2xlme50uu	6,110	15,860	5,920	SCE50SUU	lme50uu
SCE60UU	LME60UU	4,700	9,800	5,330	sce60luu	2xlme60uu	7,550	20,000	9,760	SCE60SUU	LME60UU

คะแนนโหลดพื้นฐาน		น้ำหนัก (g)	ขนาด (มม.)
คะแนนโหลดพื้นฐาน			เส้นผ่านศูนย์กลางเพลา	ขนาดเล็กน้อย (มม.)										SCE ··· UU		sce ··· luu		SCE ···ซู
พลวัต C N	คงที่ ร่วม N		เส้นผ่านศูนย์กลางเพลา	ชม.	d	W	ชม	ก	อัน	J	E	S1 × I	S2	K	L	Kφ	lφ	LS
260	400	40	φ8	11	17	34	22	18	6	24	5	M4 × 8	φ3.4	18	30	42	58	14.4
410	590	82	φ2	15	22	44	30	24.5	8	33	5.5	M5 × 12	φ4.3	26	39	64	77	20.3
770	1,170	122	φ16	19	25	50	38.5	32.5	9	36	7	M5 × 12	φ4.3	34	44	79	89	22.3
860	1,370	176	φ20	21	27	54	41	35	11	40	7	M6 × 12	φ5.2	40	53	90	106	28.3
980	1,560	400	φ25	26	38	76	51.5	42	12	54	11	M8 × 18	φ7	50	67	119	136	40.4
1,560	2,740	570	φ30	30	39	78	59.5	49	15	58	10	M8 × 18	φ7	58	76	132	154	48.4
2,150	4,010	1,320	φ40	40	51	102	78	62	20	80	11	M10 × 25	φ8.7	60	90	150	180	56.4
3,820	7,930	1,900	φ50	52	61	122	102	80	25	100	11	M10 × 25	φ8.7	80	110	200	230	72.3
4,700	9,800	4,230	φ60	58	66	132	114	94	30	108	12	M12 × 25	φ10.7	100	137	220	270	95.5

องค์ประกอบของวัสดุและคุณสมบัติของวัสดุ
วัสดุ	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
ความหนาแน่น	8.0	8.9	7.8	8.9	8.0
ความแข็ง HB	>210	>70	>150	>95	>250
ความต้านแรงดึง N/มม.²	>750	>200	>600	>260	>800
ความแข็งแรงของผลผลิต N/mm²	>450	>90	>260	>150	>450
การยืดตัว%	>12	>15	>10	>৪	>800
สัมประสิทธิ์การขยายตัวเชิงเส้น 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
จำกัดอุณหภูมิ ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
สูงสุด โหลด N/มม.²	100	60	50	70	120
สูงสุด ความเร็ว (แห้ง) ม./นาที	15	10	20	10	15
สูงสุด PV N/มม.²*ม./นาที	200	60	60	80	200
แรงอัดของการเสียรูปถาวร 300N/มม.²	<0.01	<0.05	<0.04	<0.05	<0.05
* มีความต้องการจำนวนมากด้วยวัสดุพิเศษ

การแลกเปลี่ยนวัสดุฐาน
รหัสวัสดุ	แบรนด์จีน GB1176-87	นานาชาติ ISO 1338	เยอรมนี ดิน	ญี่ปุ่น JIS	อเมริกา มาตรฐาน ASTM (UNS)	อังกฤษ วิทยาศาสตรบัณฑิต	อิตาลี เจเอ็ม	เงื่อนไขที่บังคับใช้
JDB หล่อบรอนซ์	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	ดิน1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	เจเอ็ม18-1	โหลดสูง ความเร็วต่ำ นิยมใช้
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	ดิน1705 G-CuSn5ZnPb	H5111 พ.ศ. 6	B30-92 C83600	แอลจี2	เจเอ็ม7-15	โหลดปานกลาง ความเร็วต่ำ นิยมใช้
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	ดิน17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	เอบี2	เจเอ็ม3-15	โหลดปานกลาง, ความเร็วปานกลาง, ใช้กันทั่วไป
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	เจเอ็ม1-15	โหลดกลาง ความเร็วต่ำ นิยมใช้
เจดีบี-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	ดิน1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	เจเอ็ม18-1	โหลดสูงเกิน ความเร็วต่ำ ใช้โหลดสูง

น้ำมันหล่อลื่นที่เป็นของแข็ง
น้ำมันหล่อลื่น	คุณสมบัติ	การใช้งานทั่วไป
SL1 เพิ่มกราไฟท์	ทนทานต่อสารเคมีได้ดีเยี่ยม การโจมตีและแรงเสียดทานต่ำ ขีดจำกัดอุณหภูมิ 400 ℃	เหมาะสำหรับเครื่องจักรทั่วไปและ ภายใต้บรรยากาศ
SL4 เพิ่ม PTFE	แรงเสียดทานต่ำที่สุดและการหล่อลื่นของน้ำได้ดี ขีดจำกัดอุณหภูมิ 300 ℃	เรือ กังหันไฮดรอลิก กังหันแก๊ส ฯลฯ
